No es posible diseñar una sección SHAPE-THIN debido a una simetría no válida. ¿Cuál es la causa y cómo puedo solucionarlo?

Respuesta

RF-/ALUMINIUM verifica la simetría de secciones generales y las compara con la evaluación SHAPE-THIN si se activa la casilla de verificación "Determinar simetría por módulo y comparar con definición SHAPE-THIN" (Figura 01).

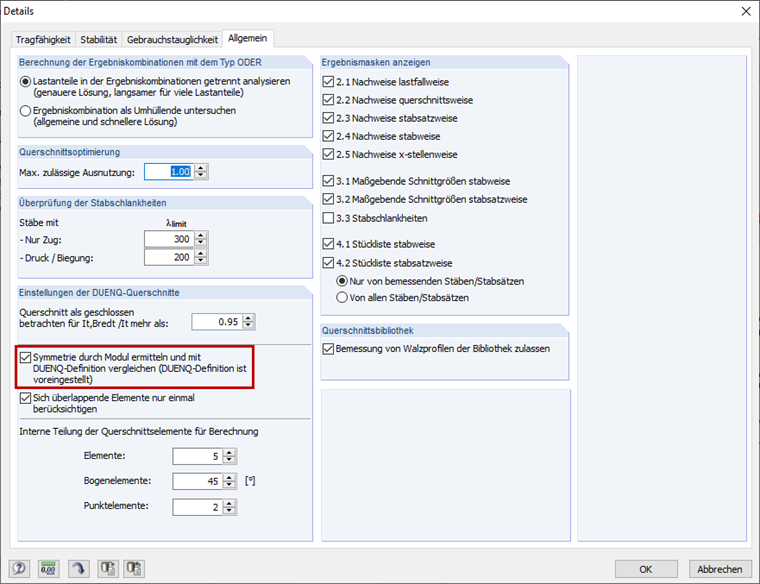

Figura 01 - Detalles del cuadro de diálogo, Simetría del cuadro de verificación

Si ambos métodos proporcionan resultados diferentes, aparece el mensaje de error correspondiente (Figura 02).

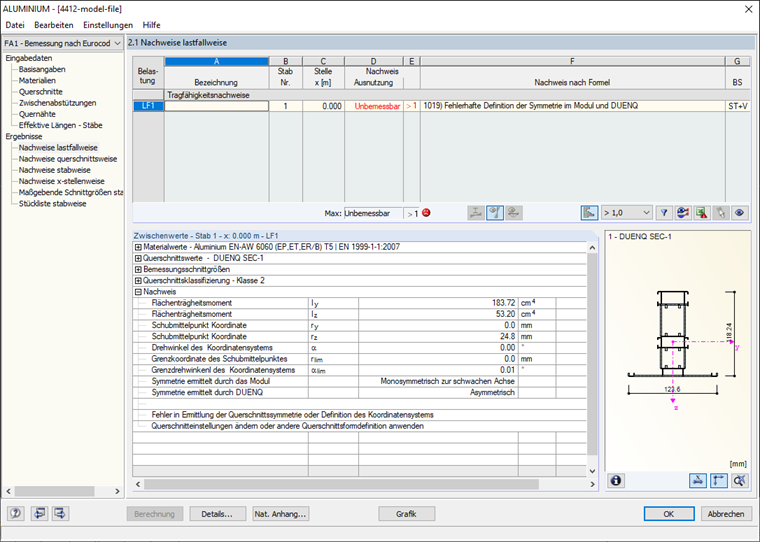

Figura 02 - Mensaje de error

Por lo general, hay pequeñas inexactitudes en la sección de SHAPE-THIN. Por lo tanto, la sección transversal Sec-1.du9 que se muestra en la figura 03 no es absolutamente simétrica al eje Z: Las coordenadas Z del nodo 1 y el nodo 4, así como el nodo 55 y el nodo 60 no coinciden en el segundo decimal.

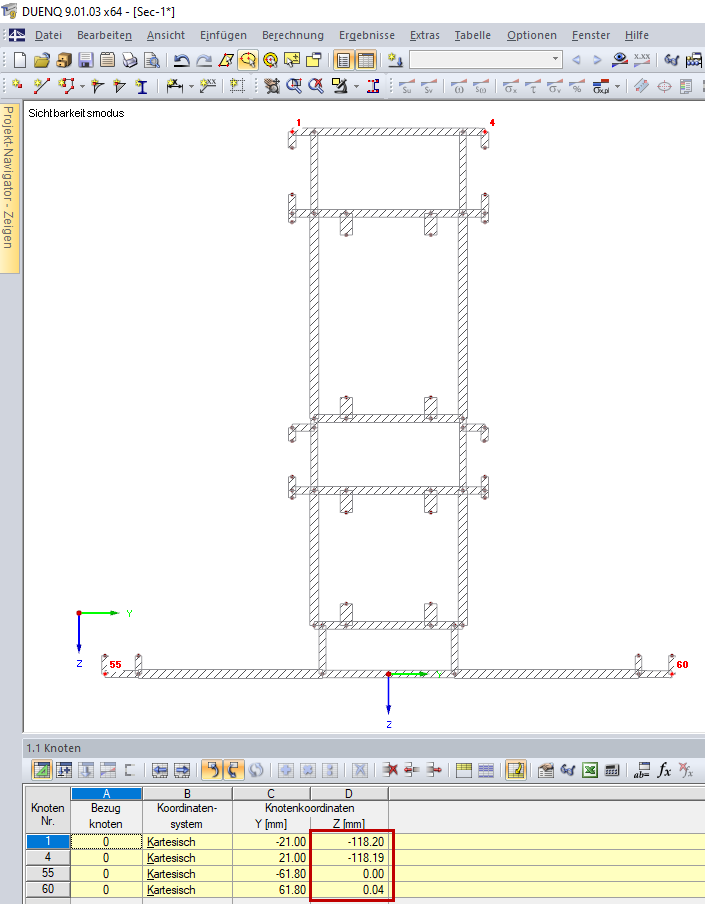

Figura 03 - Diferentes coordenadas Z de la sección transversal

SHAPE-THIN clasifica la sección como asimétrica, pero RF-/ALUMINIO como monosimétrica al eje z, por lo que aparece el mensaje de error que se muestra en la Figura 02.

Se debe verificar la simetría de la sección SHAPE-THIN. Al modelar en SHAPE-THIN, es útil mostrar solo un lado de la sección y crear la otra mitad reflejando. Esto también se muestra en el video.
