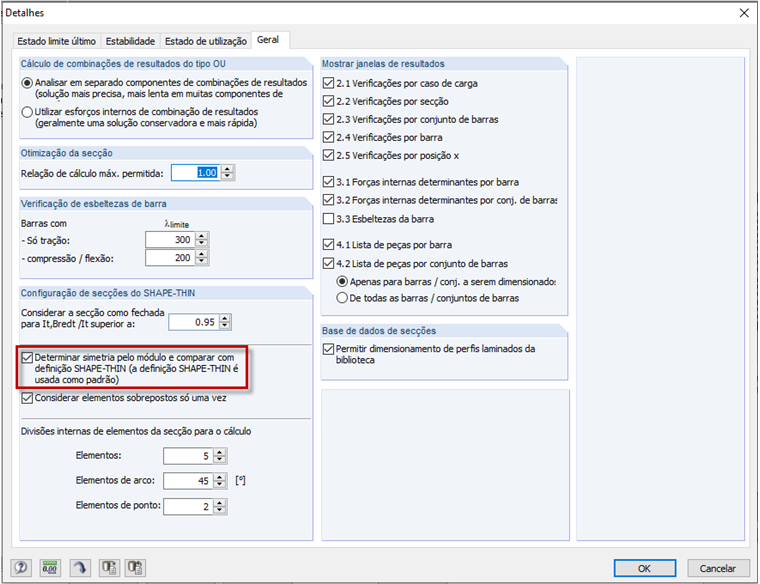

RF-/ALUMINIUM überprüft die Symmetrie allgemeiner Profile und vergleicht diese mit der DUENQ-Bewertung, wenn das Kontrollfeld "Symmetrie durch Modul ermitteln und mit DUENQ-Definition vergleichen" (Bild 01) aktiviert ist.

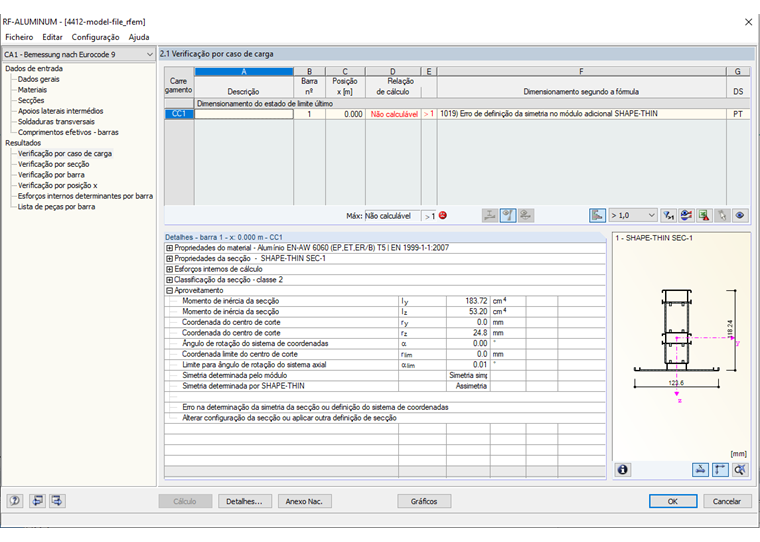

Se os dois métodos fornecerem resultados diferentes, aparece uma mensagem de erro (Figura 02).

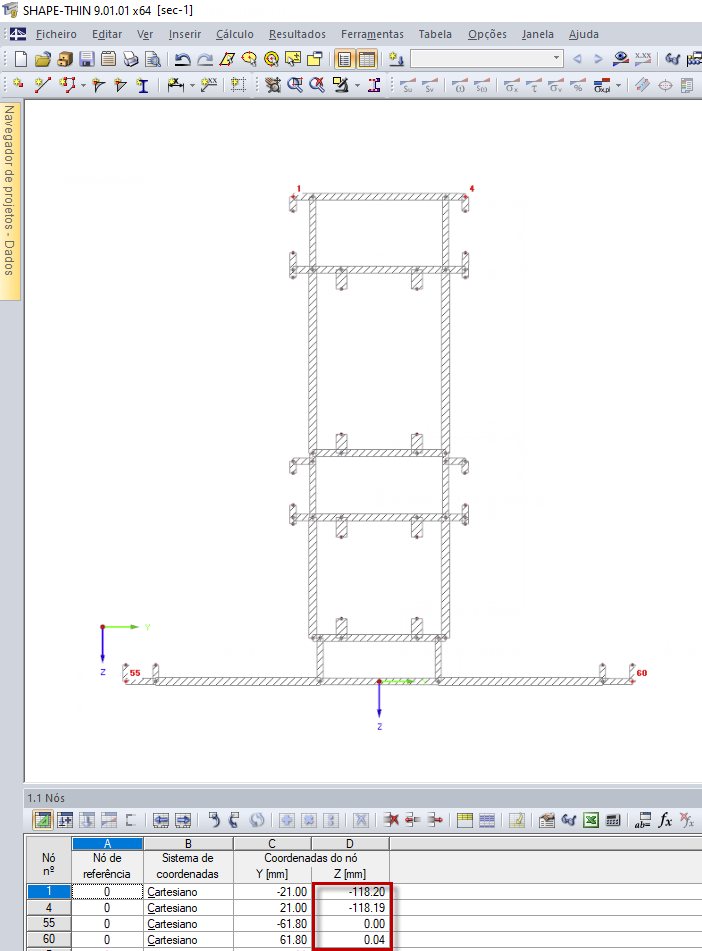

Geralmente, existem pequenas imprecisões na secção do SHAPE‑THIN. Como tal, a secção Sec-1.du9 apresentada na Figura 03 não é absolutamente simétrica relativamente ao eixo Z. As coordenadas Z dos nós 1 e 4, bem como dos nós 55 e 60 não correspondem na segunda casa decimal.
O SHAPE‑THIN classifica a secção como assimétrica, no entanto o RF-/ALUMINIUM classifica-a como monossimétrica relativamente ao eixo z, de modo que aparece a mensagem de erro apresentada na Figura 02.
A secção do SHAPE‑THIN deve ser verificada quanto à simetria. Ao modelar no SHAPE‑THIN, o recomendável é apresentar apenas um lado da secção e criar a outra metade através de simetria. Isso também é demonstrado no vídeo.
