Nesprávná symetrie při posouzení průřezů z programu SHAPE-THIN v modulu RF-/ALUMINUM

Posouzení SHAPE-THIN profilu není možné kvůli chybné symetrii. Co je příčinou a jak ji mohu odstranit?


Odpověď:

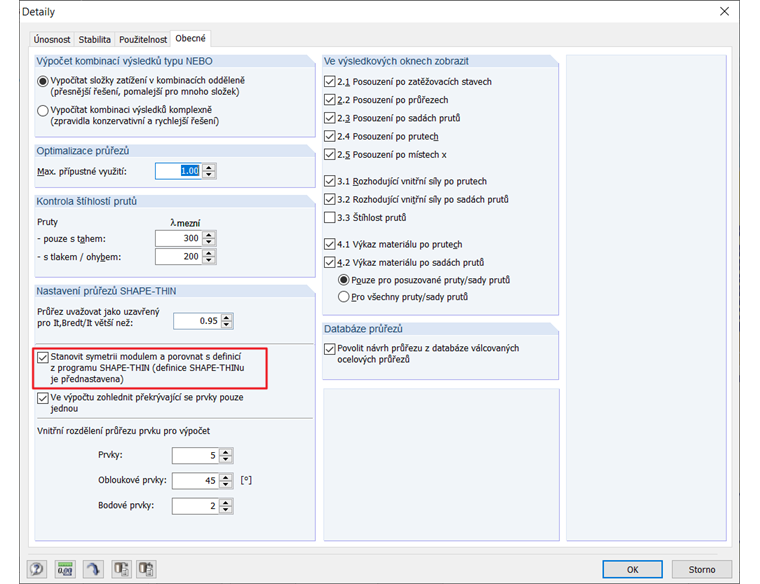

Přídavný modul RF-/ALUMINUM kontroluje symetrii obecných průřezů a porovná je s vyhodnocením programu SHAPE-THIN, pokud je zaškrtnuto políčko "Stanovit symetrii navíc pomocí programu SHAPE-THIN a porovnat s modulem" (Obrázek 01).

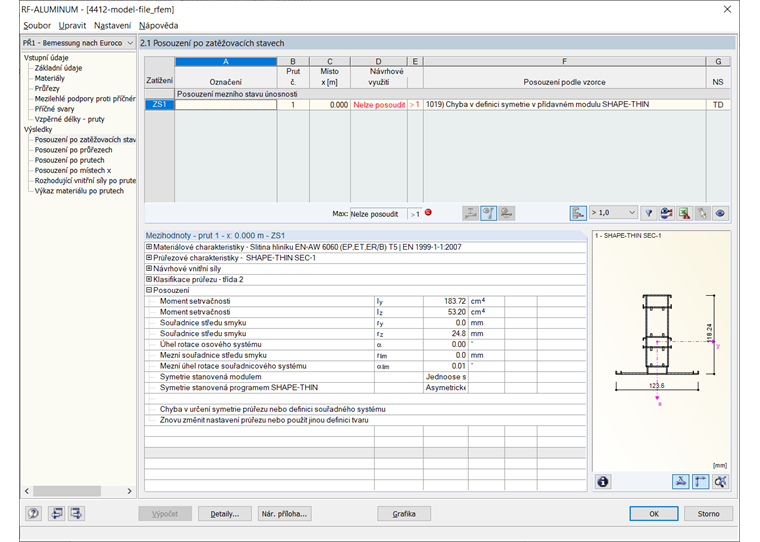

Pokud obě metody poskytují odlišné výsledky, zobrazí se chybové hlášení (Obrázek 02).

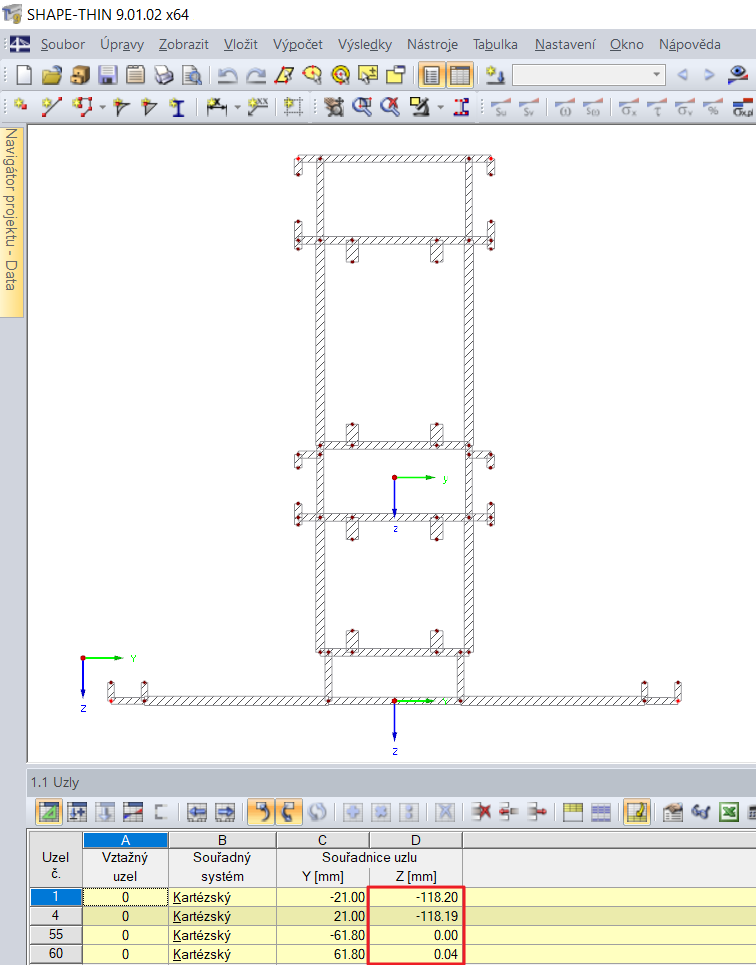

Často se vyskytují malé nepřesnosti v SHAPE-THIN průřezu. Průřez Sec-1.du9 znázorněný na Obrázku 03 tak není absolutně symetrický k ose Z: Souřadnice Z uzlů 1 a 4 jakož i 55 a 60 se na druhém desetinném místě neshodují.

SHAPE-THIN profil je klasifikován jako asymetrický, ale podle přídavného modulu RF-/ALUMINUM jako monosymetrický k ose z, takže se zobrazí chybové hlášení podle Obrázku 02.

SHAPE-THIN profil by měl být zkontrolován z hlediska symetrie. Při modelování v programu SHAPE-THIN se nabízí možnost vytvořit pouze jednu stranu profilu a druhou polovinu vytvořit zrcadlením. Na postup je možné se podívat v připojeném videu.
