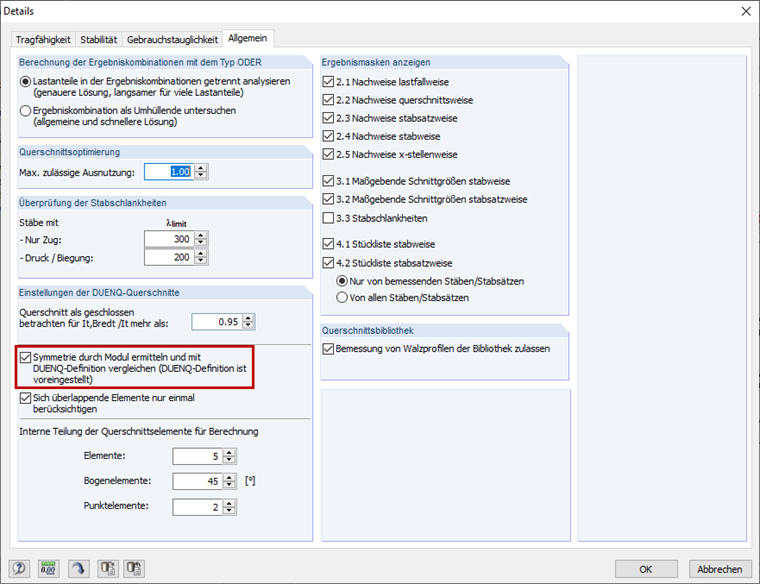

RF-/ALUMINIUM überprüft die Symmetrie allgemeiner Profile und vergleicht diese mit der DUENQ-Bewertung, wenn das Kontrollfeld "Symmetrie durch Modul ermitteln und mit DUENQ-Definition vergleichen" (Bild 01) aktiviert ist.

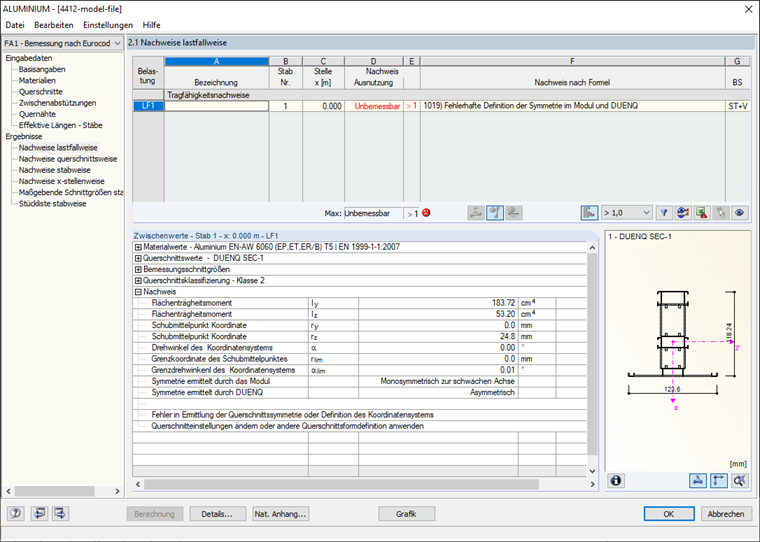

Se entrambi i metodi forniscono risultati diversi, viene visualizzato il messaggio di errore corrispondente (Figura 02).

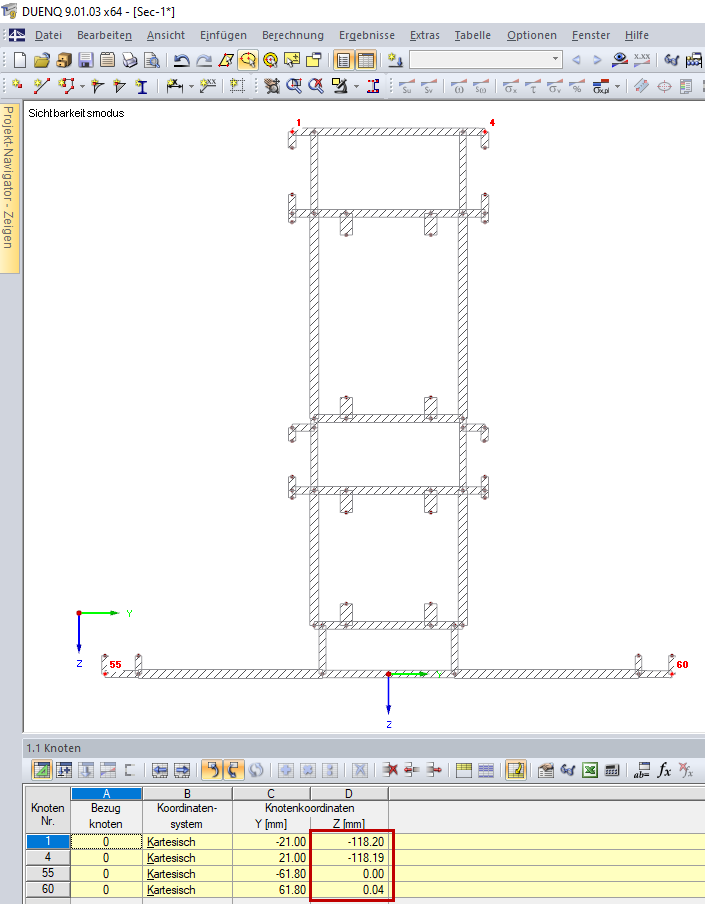

Di solito, ci sono piccole imprecisioni nella sezione trasversale di SHAPE‑THIN. Pertanto, la sezione trasversale Sec-1.du9 mostrata nell'immagine 03 non è assolutamente simmetrica all'asse Z: Le coordinate Z del nodo 1 e del nodo 4, nonché del nodo 55 e del nodo 60, non corrispondono alla seconda cifra decimale.
SHAPE‑THIN classifica la sezione trasversale come asimmetrica, ma RF‑/ALUMINUM come monosimmetrica rispetto all'asse z, quindi appare il messaggio di errore mostrato nell'immagine 02.
Verificare la simmetria della sezione trasversale di SHAPE‑THIN. Quando si modella in SHAPE‑THIN, è utile visualizzare solo un lato della sezione trasversale e creare l'altra metà specchiando. Questo è mostrato anche nel video.
