回复:

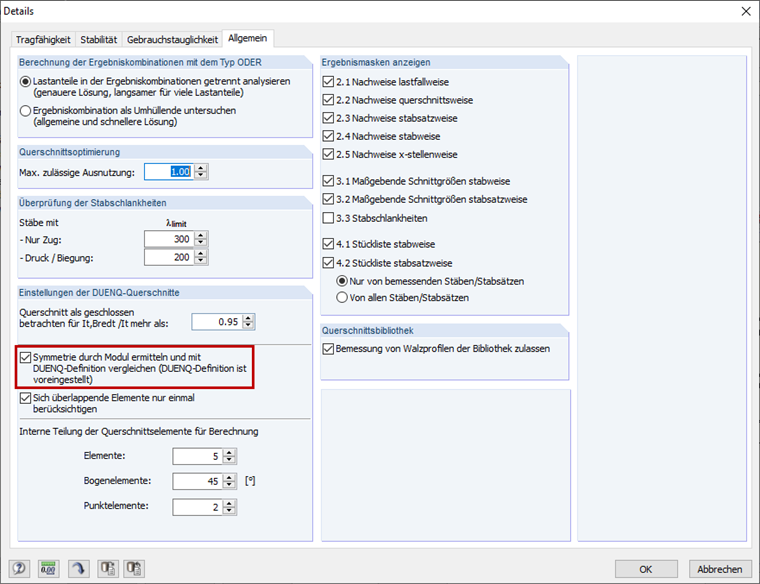

在激活“由模块确定对称性并与 SHAPE-THIN 定义比较”复选框（图 01）时，RF-/ALUMINUM 会检查一般截面的对称性，并与 SHAPE-THIN 评估中的对称性进行比较。

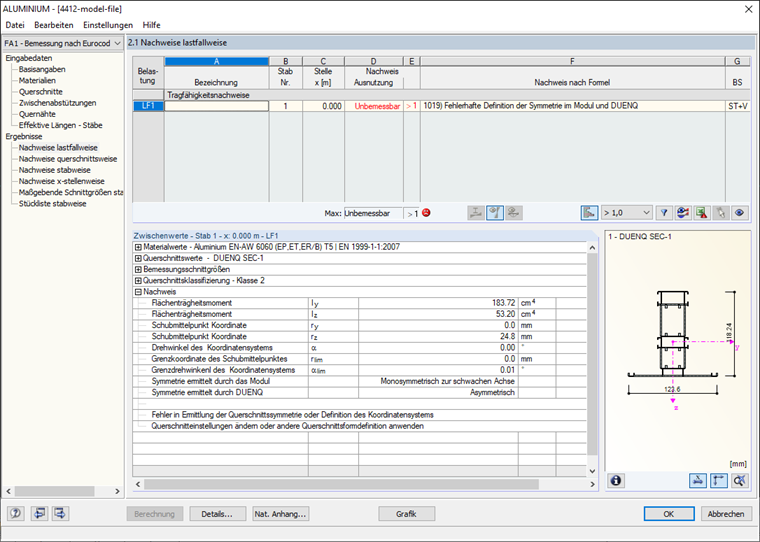

Falls die beiden Verfahren unterschiedliche Ergebnisse liefern, erscheint eine Fehlermeldung (Bild 02).
2
错误信息

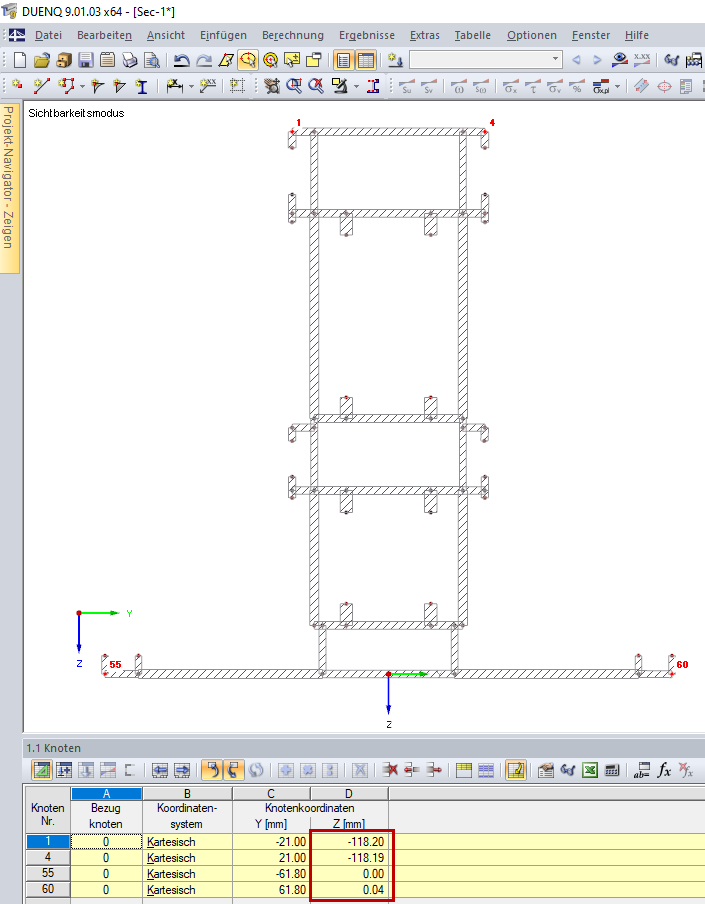

Häufig liegen kleine Ungenauigkeiten im DUENQ-Profil vor. So ist der im Bild 03 dargestellte Querschnitt Sec-1.du9 nicht absolut symmetrisch zur Z-Achse: Die Z-Koordinaten der Knoten 1 und 4 sowie 55 und 60 stimmen jeweils in der zweiten Nachkommastelle nicht überein.
3
不同的截面Z坐标
Das Profil wird von DUENQ als asymmetrisch, jedoch von RF-/ALUMINIUM als monosymmetrisch zur z-Achse eingestuft, sodass die im Bild 02 dargestellte Fehlermeldung ausgegeben wird.
Das DUENQ-Profil sollte hinsichtlich der Symmetrie kontrolliert werden. Es bietet sich an, bei der Modellierung in DUENQ nur eine Seite des Profils abzubilden und die andere Hälfte durch Spiegeln zu erzeugen. Dies wird auch im Video gezeigt.
