Сообщение об ошибке при создании сетки КЭ

но тогда граничные линии поверхности должны образовывать замкнутую непрерывную линию. иначе появится сообщение, показанное на Рисунке 01.

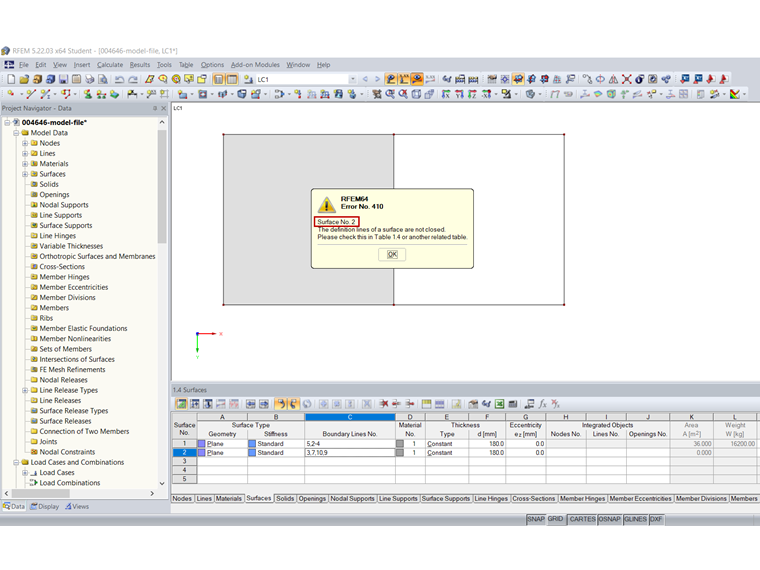

1 Сообщение об ошибке «Задающие линии поверхности не замкнуты.»

В сообщении об ошибке указана также конкретная поверхность, задающие линии которой являются незамкнутыми. В нашем примере это «Поверхность 2» (на Рисунке 01 отмечена красным). Она выделена также в «Навигаторе проектов - Данные» (см. Рисунок 02).

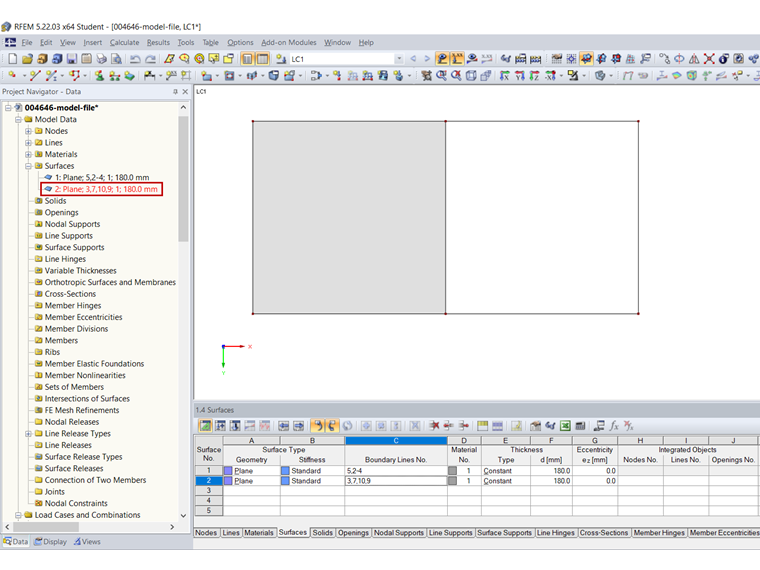

2 Навигатор проектов - Данные: Определение неправильно заданной поверхности

Для устранения проблемы так достаточно лишь соответствующим способом исправить данную поверхность. В данном случае так необходимо добавить строку 8, как показано в прилагаемом видео.
