Erreur lors de la création du maillage EF : Lignes de définition ouvertes

Les lignes de contour d’une surface doivent former un contour fermé. Sinon, le message d’erreur illustré à la Figure 1 apparait.

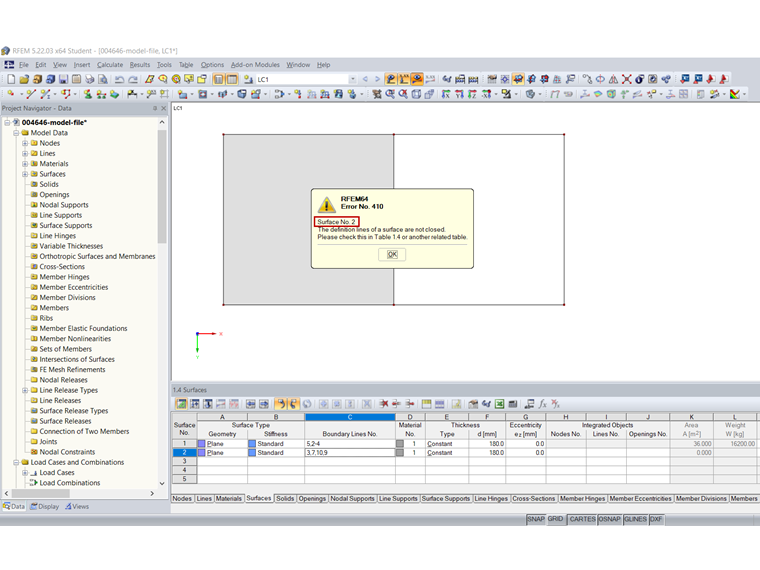

1 Message d’erreur « Les lignes de définition d’une surface ne sont pas fermées »

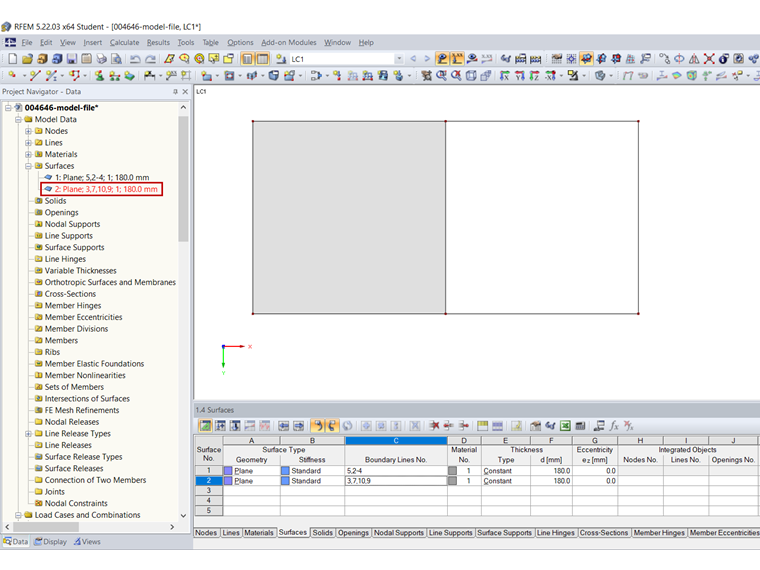

Le message d’erreur indique la surface dont les lignes de contour ne forment pas un contour fermé. Dans cet exemple, il s’agit de la surface 2 (marquée en rouge à la Figure 1). Dans le Navigateur de projet - Données, cette surface est surlignée en rouge (Figure 2).

2 Navigateur de projet - Données : Identification d’une surface mal définie

Il est nécessaire d’adapter la surface. Dans cet exemple, il faut ajouter la ligne 8. Cette correction est également illustrée dans la vidéo.
