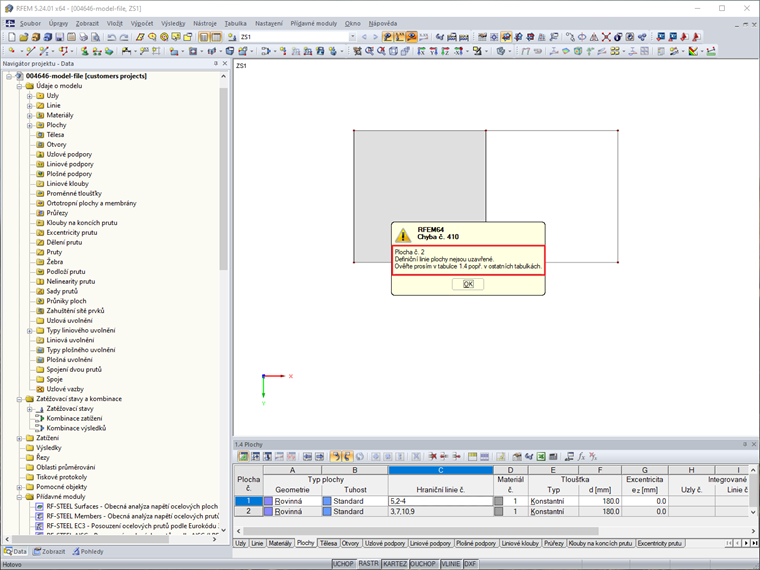

Hraniční linie plochy musí tvořit uzavřený sled. Jinak se zobrazí chybové hlášení podle Obrázku 01.

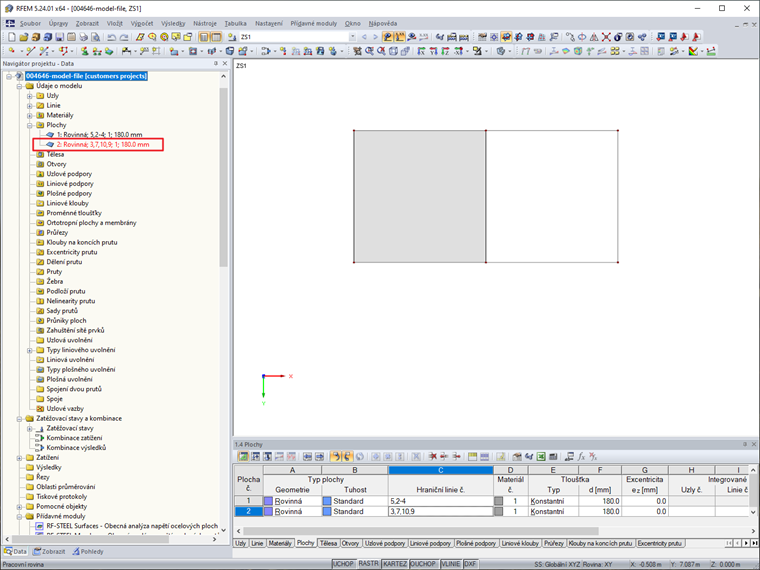

V chybovém hlášení je uvedena plocha, u které nejsou definiční linie uzavřené. V našem příkladu se jedná o plochu 2 (označenou červeně na obrázku 01). V navigátoru projektu Data je tato plocha zvýrazněna červeně (Obrázek 02).
Plochu je nutné odpovídajícím způsobem upravit. V uvedeném příkladu je třeba doplnit linii 8. Na postup je možné se podívat v připojeném videu.
