Fehlermeldung bei der Erzeugung des FE-Netzes

Die Begrenzungslinien einer Fläche müssen einen geschlossenen Streckenzug bilden. Andernfalls wird die im Bild 1 dargestellte Fehlermeldung ausgegeben.

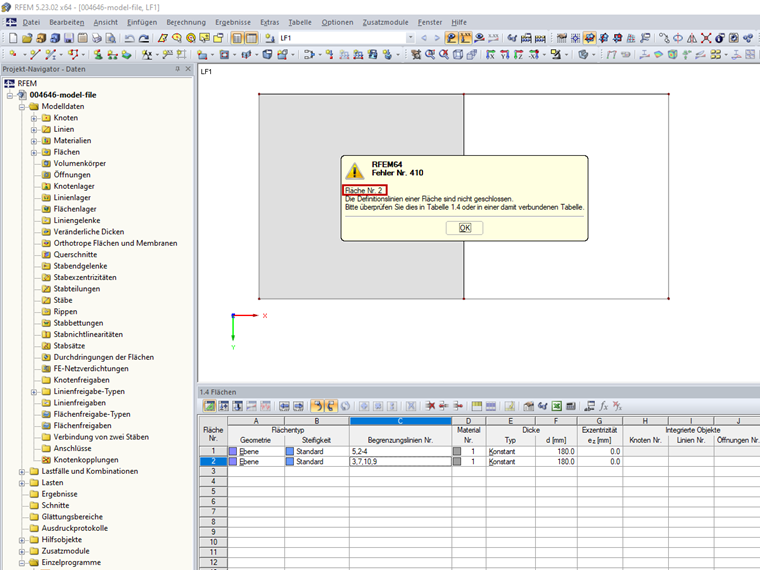

1 Fehlermeldung "Die Definitionslinien einer Fläche sind nicht geschlossen"

In der Fehlermeldung ist die Fläche angegeben, bei der die Definitonslinien nicht geschlossen sind. Im vorliegenden Beispiel ist dies die Fläche 2 (im Bild 1 rot markiert). Im Projekt-Navigator - Daten wird diese Fläche rot hervorgehoben (Bild 2).

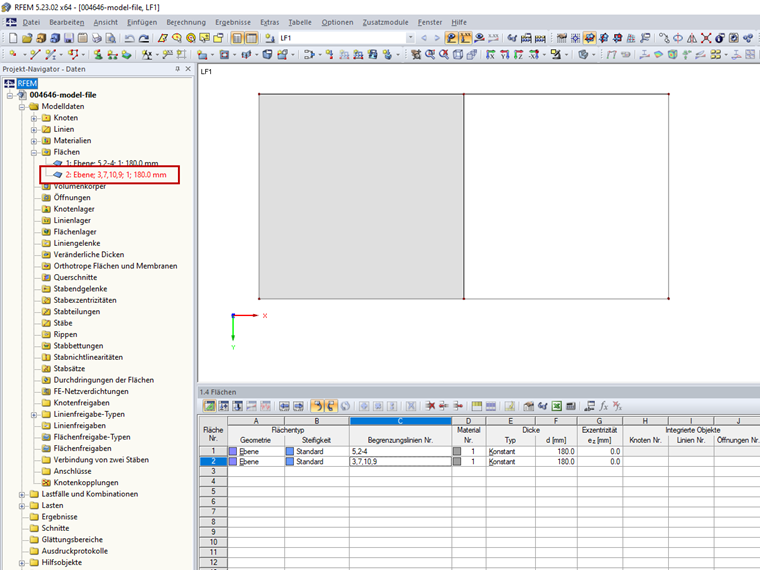

2 Projekt-Navigator - Daten: Kennzeichnung einer fehlerhaft definierten Fläche

Die Fläche ist entsprechend anzupassen. Im vorliegenden Beispiel ist die Linie 8 zu ergänzen. Dies wird auch im Video gezeigt.
