回复:

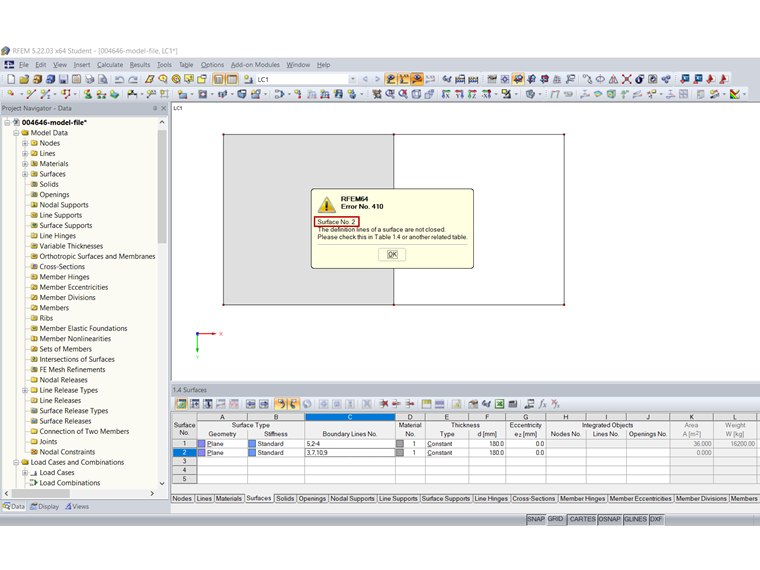

面的边界线必须形成一个封闭的多边形。否则，将显示如图 1 所示的错误信息。

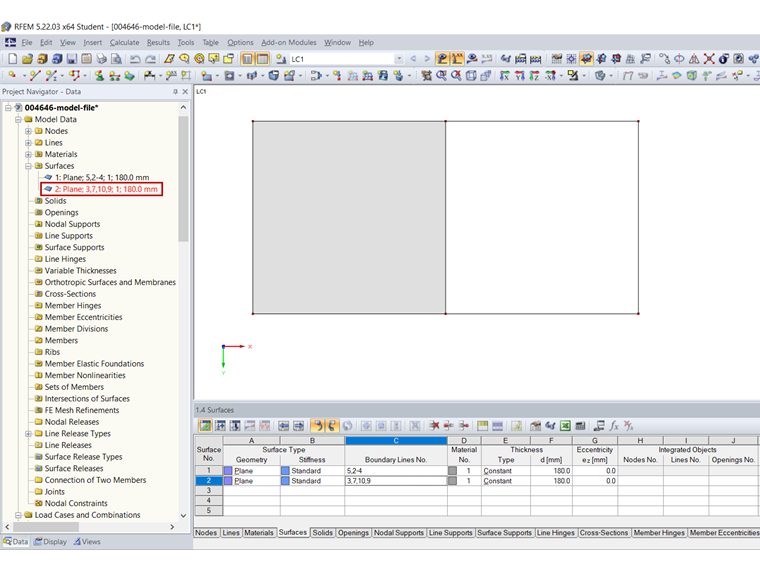

错误消息中指出面所在的位置，该位置的定义线未闭合。在当前示例中，这是面 2（图 1 中红色标记）。在“项目导航器- 数据”中，该面以红色高亮显示（图 2）。
需要调整该面。在当前示例中，需要补充线 8。视频中也展示了这一点。
有限元网格创建错误：开放的定义线
生成有限元网格时收到错误信息，提示一个面的定义线未闭合。该如何处理？
