Error de creación de malla de EF: Líneas abiertas de definición

Al crear la malla FE, recibo el mensaje de error de que las líneas de contorno de una superficie no están cerradas. ¿Qué debo hacer?


Respuesta:

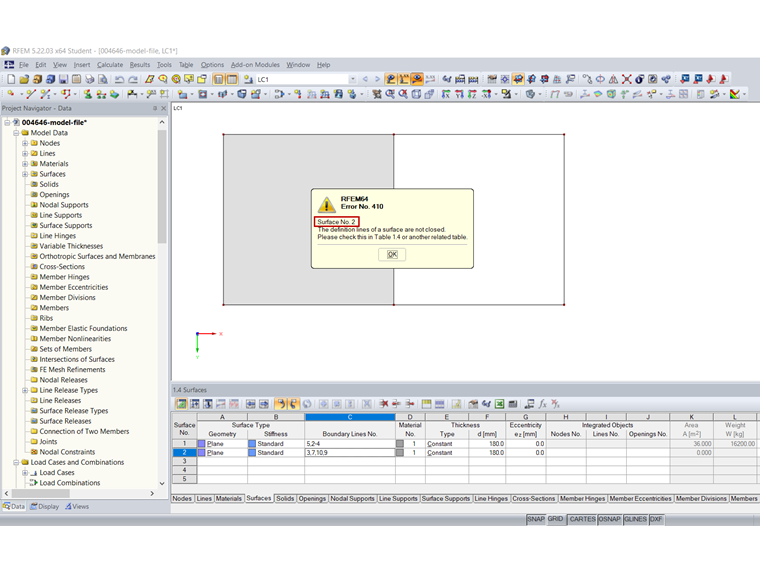

Los bordes de una superficie deben formar un contorno cerrado. De lo contrario, se mostrará el mensaje de error que se ve en la Imagen 1.

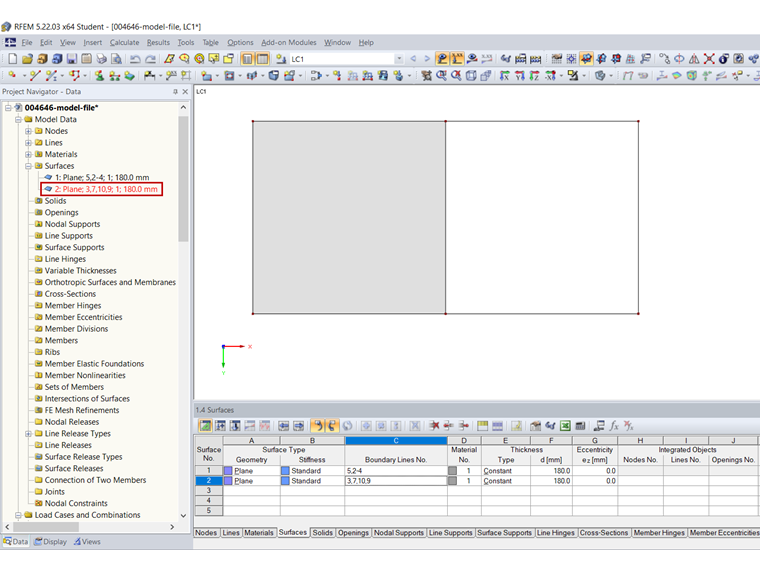

El mensaje de error indica la superficie cuyos bordes no están cerrados. En este ejemplo, se trata de la superficie 2 (marcada en rojo en la Imagen 1). En el Navegador de proyectos - Datos, esta superficie se resalta en rojo (Imagen 2).

Es necesario ajustar la superficie. En el ejemplo actual, se debe agregar la línea 8, tal como se muestra en el video.
