Ricevo un messaggio di errore durante la generazione della mesh EF che indica che le linee di definizione di una superficie non sono chiuse. Cosa posso fare?

Question

Accepted Answer

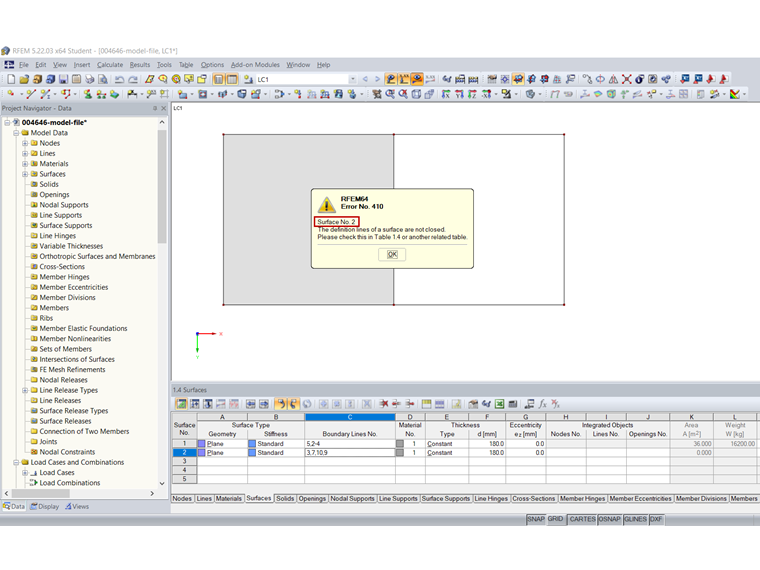

I contorni di una superficie devono formare un poligono chiuso. Altrimenti viene visualizzato l'errore mostrato nell'immagine 1. Nel messaggio di errore &#232; indicata la superficie i cui assi di definizione non sono chiusi. In questo esempio, si tratta della superficie 2 (evidenziata in rosso nella Figura 1). Nel Navigatore progetti - Dati, questa superficie &#232; evidenziata in rosso (Figura 2).La superficie deve essere adeguata di conseguenza. In questo esempio, &#232; necessario aggiungere la linea 8. Anche il video lo mostra.
