Pytanie

Podczas generowania siatki ES pojawia się komunikat o błędzie, mówiący, że linie definicji powierzchni nie są zamknięte. Co mam zrobić?

Odpowiedź:

Linie graniczne powierzchni muszą tworzyć zamkniętą linię ciągłą. W przeciwnym razie pojawi się komunikat o błędzie pokazany na rysunku 01.

FAQ

[PL] FAQ 004646 | Podczas generowania siatki ES otrzymuję komunikat o błędzie, mówiący, że definicja ...

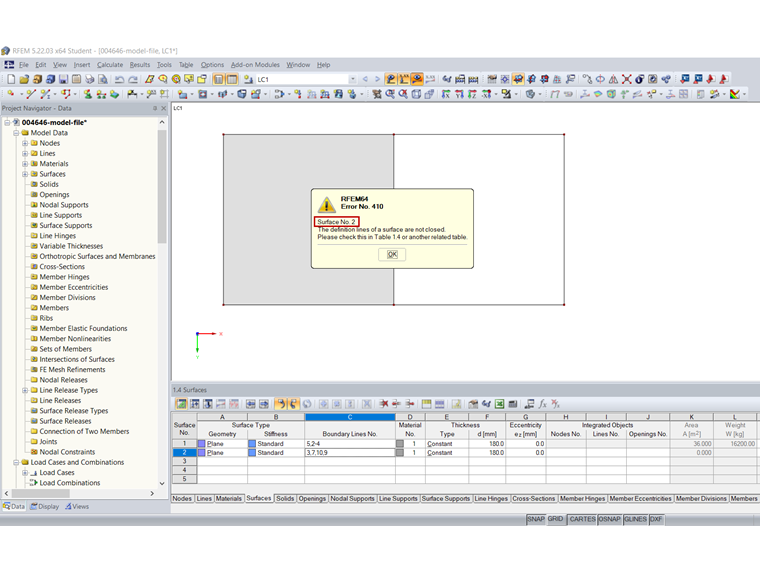

Komunikat o błędzie "Linie definiujące powierzchnię nie są zamknięte"

W komunikacie o błędzie wskazuje się powierzchnię, dla której linie definicji nie są zamknięte. W naszym przykładzie jest to Surface 2 (zaznaczony na czerwono na rysunku 01). W Nawigatorze projektu - Dane powierzchnia ta jest podświetlona na czerwono (Rysunek 02).

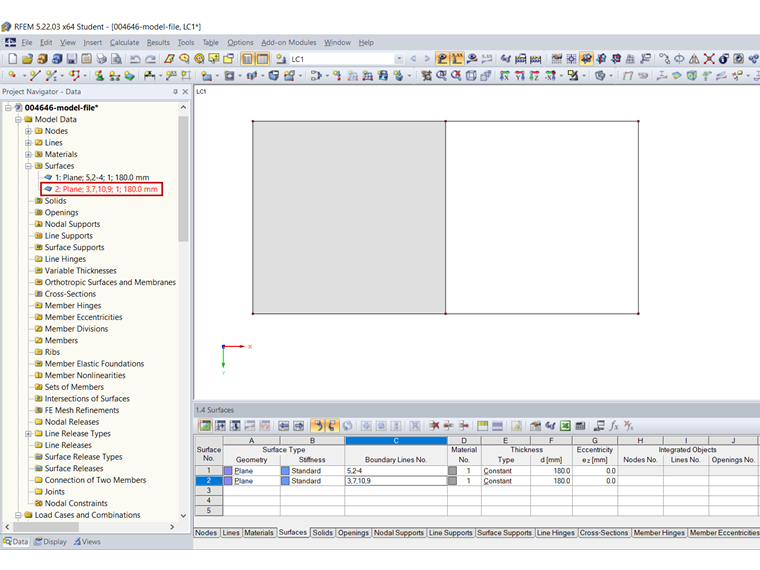

Nawigator projektu - Dane: Identyfikacja nieprawidłowo zdefiniowanej powierzchni

Powierzchnię należy odpowiednio dostosować. W takim przypadku konieczne jest dodanie Linii 8. Pokazano to również na filmie.
