Erro ao criar a malha de EF: linhas de definição abertas

As linhas de contorno de uma superfície devem formar uma linha contínua fechada. Caso contrário, aparece a mensagem de erro apresentada na Figura 01.

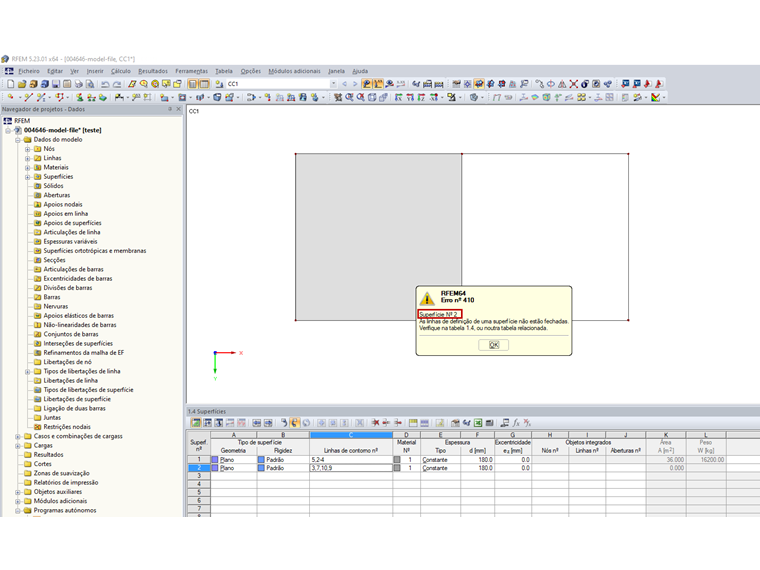

1 Mensagem de erro "As linhas de definição de uma superfície não estão fechadas".

A mensagem de erro indica a superfície onde as linhas de definição não estão fechadas. No nosso exemplo, trata-se da superfície 2 (marcada em vermelho na Figura 01). No Navegador de projetos – Dados, esta superfície é destacada em vermelho (Figura 02).

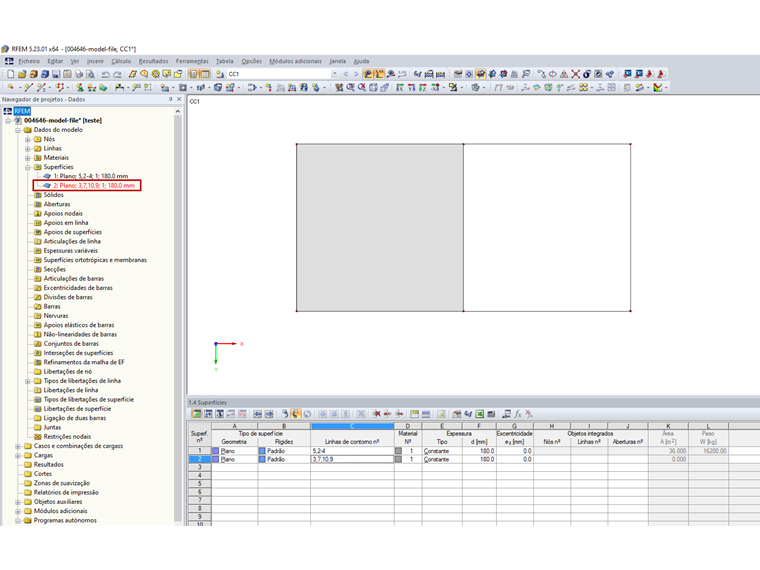

2 Navegador de projetos - Dados: Identificação de superfície definida incorretamente

A superfície deve ser ajustada em conformidade. Neste caso, é necessário adicionar a linha 8. Isso também é demonstrado no vídeo.
