Я задал элемент на полилинии. Теперь я получаю сообщение об ошибке, в котором говорится, что при выполнении анализа деформаций данного стержня, имеется неподдерживаемый тип стержня. В чем может заключаться причина неправильной симметрии и как ее устранить?

Ответ

В дополнительном модуле RF-DEFORM можно рассчитывать только стержни, определенные на одной линии. В противном случае, появится сообщение об ошибке, показанное на Рисунке 01.

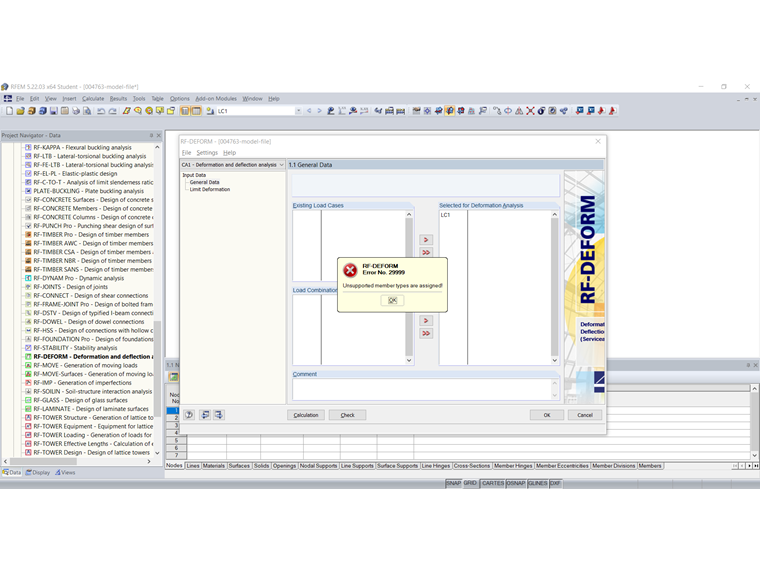

Pисунок 01 - Сообщение об ошибке «Назначены неподдерживаемые типы стержней!»

Для разложения полилинии можно использовать функцию «Разложить полилинию» (Рисунок 02). У прямых линий избыточные промежуточные узлы рекомендуется удалить (Рисунок 03). Затем, можно выполнить расчет деформаций в RF-DEFORM.

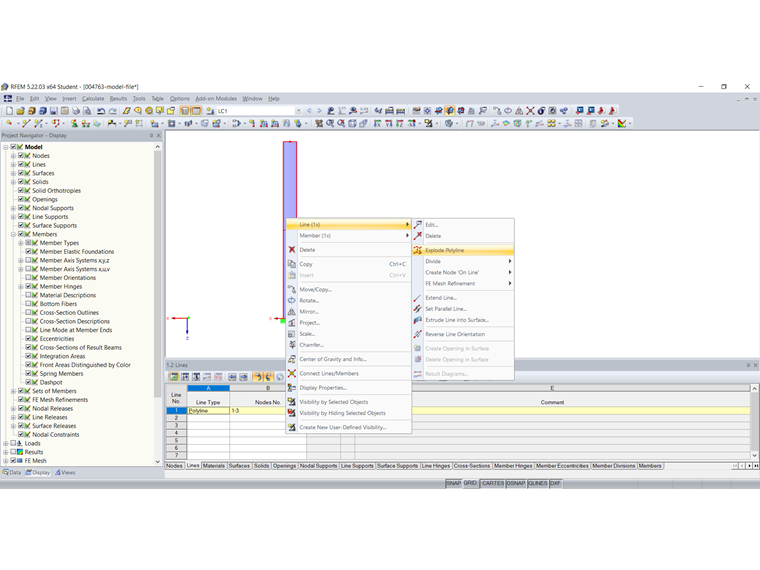

Pисунок 02 - Функция «Разложить полилинию»

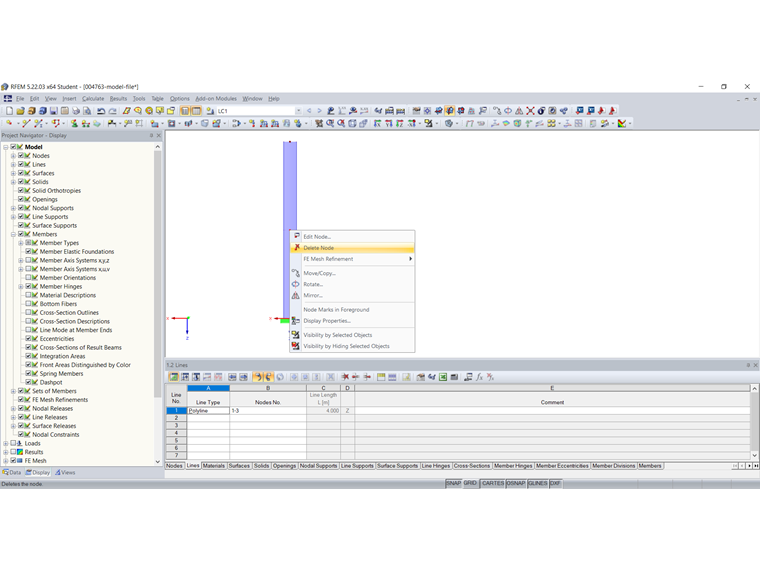

Pисунок 03 - Функция «Удалить узел»

Ключевые слова

Полилиния Неподдерживаемый тип стержня
