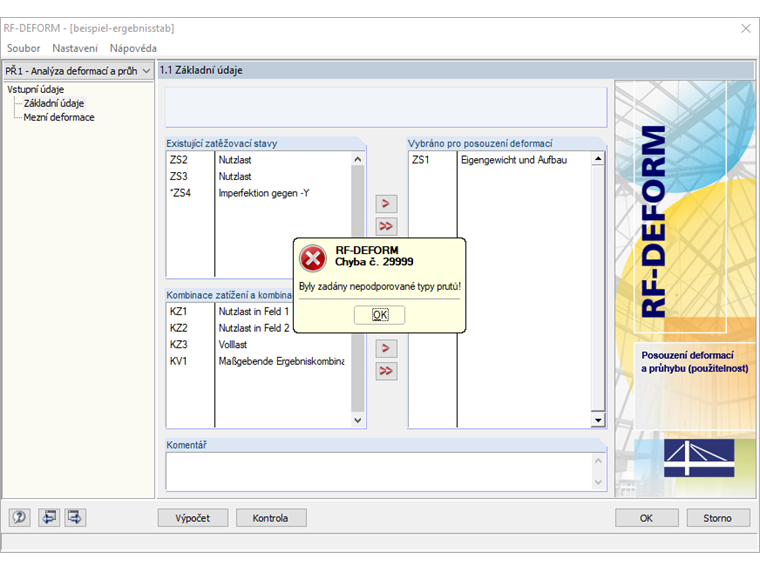

V přídavném modulu RF-DEFORM je možné posuzovat pouze pruty definované na přímé linii. Jinak se zobrazí chybové hlášení podle Obrázku 01.

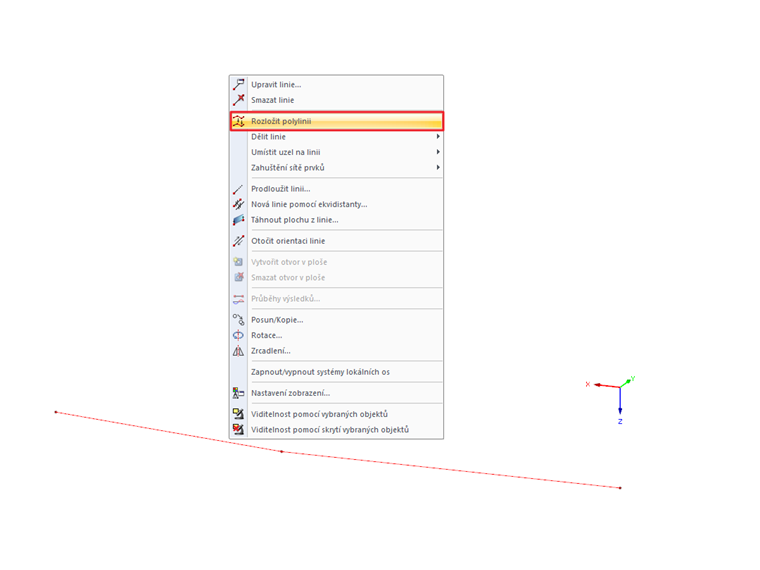

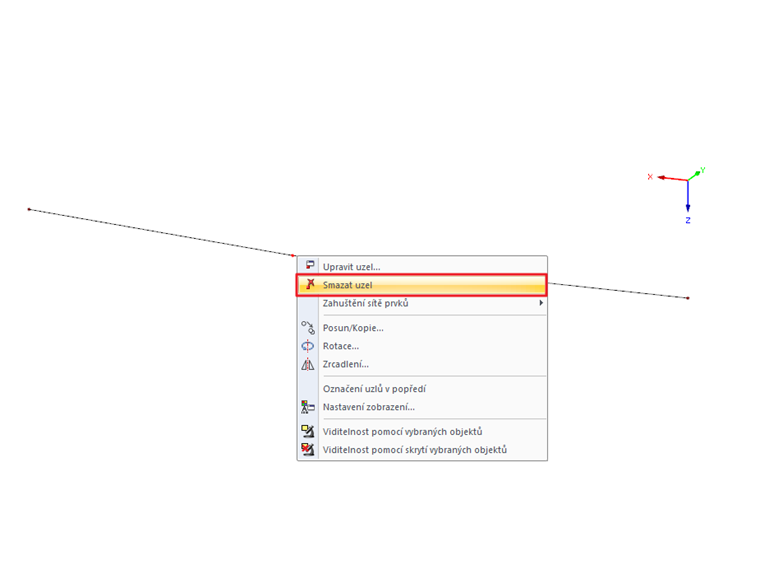

Pomocí funkce "Rozložit polylinii" lze polylinii rozdělit na jednotlivé přímé linie (Obrázek 02). U přímých linií se nabízí možnost smazat nadbytečné mezilehlé uzly (Obrázek 03). Posouzení deformací v přídavném modulu RF-DEFORM je potom možné.
Ing. von Bloh zajišťuje technickou podporu zákazníkům a je zodpovědná za vývoj programu RSECTION a addonů pro ocelové a hliníkové konstrukce.
Funkce programu
Funkce programu
Funkce programu
Relativní a absolutní deformace se porovnají s příslušnými mezními hodnotami v přehledně uspořádaných tabulkách výsledků. Tímto způsobem lze rychle vyhodnotit výsledky posouzení.
Pokud posouzení prutu nebo sady prutů nevyhovuje, daný konstrukční prvek se barevně zvýrazní. Posouzení z modulu RF‑/DEFORM je možné začlenit do globálního tiskového protokolu stejně jako ostatní údaje z programu RFEM/RSTAB.
Nejsou-li výsledky posuzovaných zatěžovacích stavů k dispozici, automaticky se spustí výpočet deformací v programu RFEM/RSTAB. Deformace se určí na základě nastavení parametrů výpočtu definovaných v programu RFEM/RSTAB.
RF‑/DEFORM poté stanoví relativní deformace posuzovaných prutů a sad prutů.
Údaje potřebné pro posouzení se zadávají ve dvou samostatných tabulkách. Vzhledem k přehledné a praktické koncepci je práce v přídavném modulu RF‑/DEFORM velmi jednoduchá.
Nejprve se vyberou účinky pro následné posouzení. Poté se manuálně nebo graficky zadají pruty a sady prutů a přiřadí se jim odpovídající přípustné mezní deformace.
Tyto deformace se mohou vztahovat na deformované pruty nebo na nepřetvořenou konstrukci.
