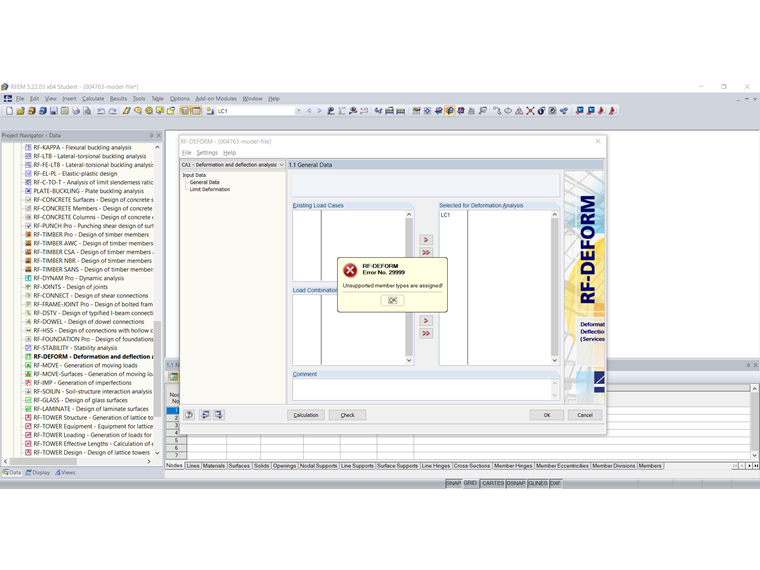

W programie RF-DEFORM można wymiarować tylko pręty zdefiniowane w jednej linii. W przeciwnym razie pojawi się komunikat o błędzie pokazany na rysunku 01.

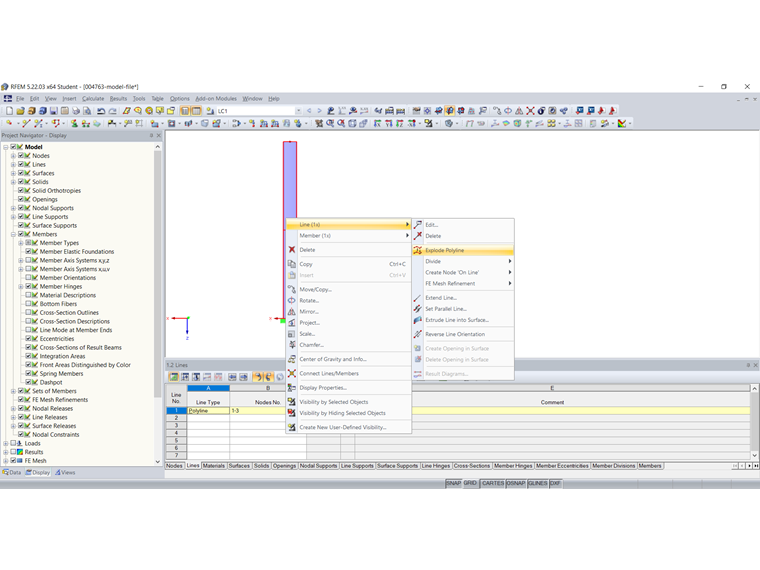

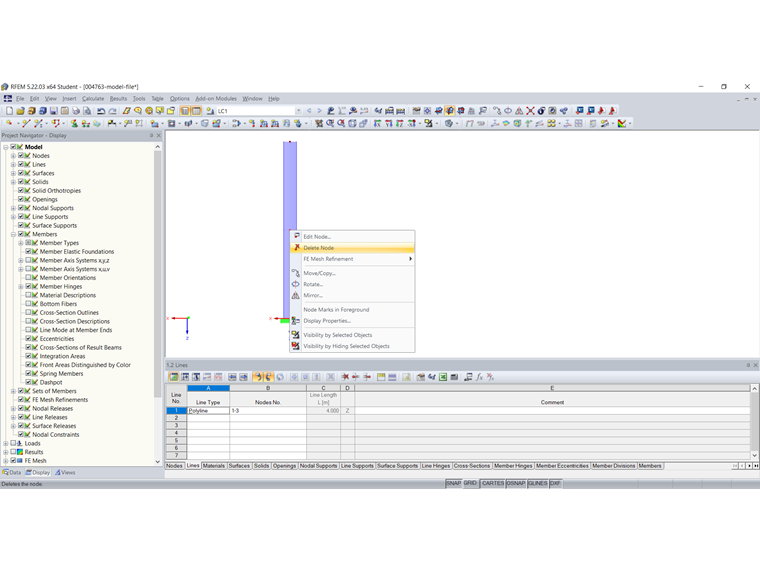

W celu rozłożenia polilinii można rozłożyć polilinię za pomocą funkcji "Rozbić polilinię" (Rysunek 02). W przypadku linii prostych zaleca się usunąć zbędne węzły pośrednie (rysunek 03). Następnie możliwa jest analiza odkształceń w RF-DEFORM.
Pani von Bloh zapewnia naszym klientom wsparcie techniczne i jest odpowiedzialna za rozwój programu SHAPE‑THIN oraz konstrukcji stalowych i aluminiowych.
Ogólne informacje
Funkcja produktu
Funkcja produktu
Funkcja produktu
Odkształcenia względne i bezwzględne są porównywane z odpowiednimi wartościami granicznymi w przejrzyście ułożonych tabelach. W ten sposób można szybko ocenić wyniki obliczeń.
Niepowodzenie obliczeń pręta lub zbioru prętów jest sygnalizowane kolorem. Obliczenia przeprowadzone przez moduł RF-/DEFORM można włączyć do protokołu wydruku w taki sam sposób, jak dane z programu RFEM/RSTAB.
Jeżeli nie są dostępne wyniki obliczeń, program RF-/DEFORM automatycznie rozpoczyna obliczenia w programie RFEM/RSTAB w celu określenia odkształceń. Wykorzystywane są ustawienia parametrów obliczeń zdefiniowane w programie RFEM/RSTAB.
Następnie moduł dodatkowy RF-/DEFORM określa odkształcenia względne obliczanych prętów i zbiorów prętów.
Dane istotne do obliczeń są wprowadzane w dwóch osobnych oknach. Ponieważ moduł RF-/DEFORM jest bardzo przejrzysty, praca z nim jest bardzo łatwa.
Przede wszystkim należy zdefiniować oddziaływania, które mają zostać obliczone. Następnie ręcznie lub graficznie można wybrać pręty i zbiory prętów oraz przypisać odpowiednie dopuszczalne odkształcenia graniczne.
Odkształcenia odpowiadają odkształceniom na końcach prętów lub nieodkształconemu układowi.
