RF-DEFORM permet uniquement de vérifier des barres définies sur une seule ligne. Sinon, le message d'erreur visible sur la Figure 01 s'affiche.
Foire aux questions (FAQ)

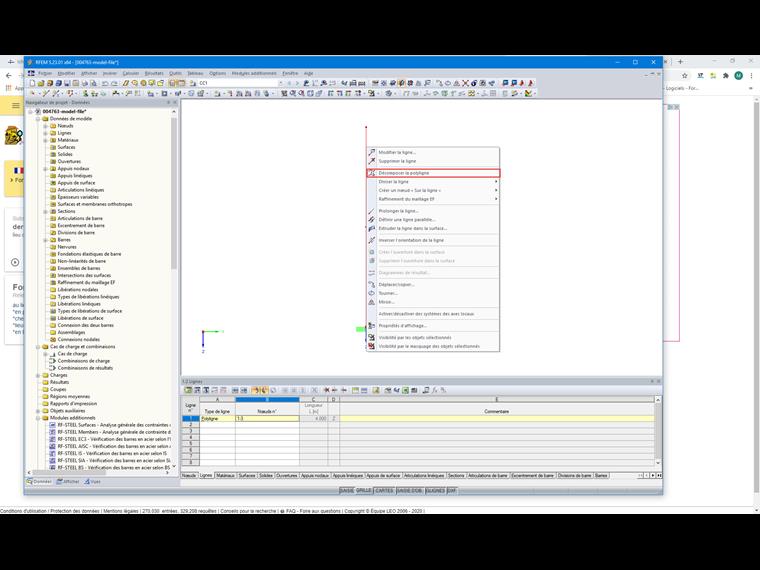

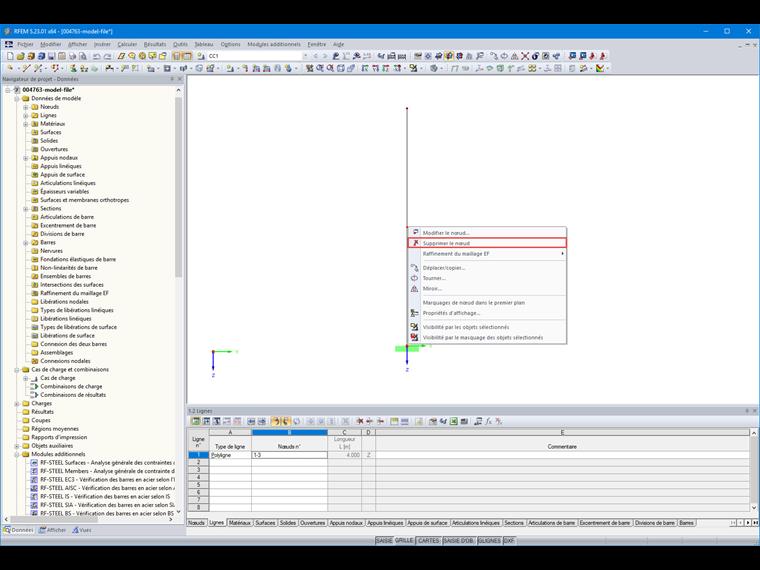

Vous pouvez utiliser la fonction « Décomposer la polyligne » afin de diviser la polyligne (Figure 02). Pour les droites, il est recommandé de supprimer les nœuds intermédiaires superflus (Figure 03). Il est ensuite possible d'analyser les déformations dans RF-DEFORM.
