回复:

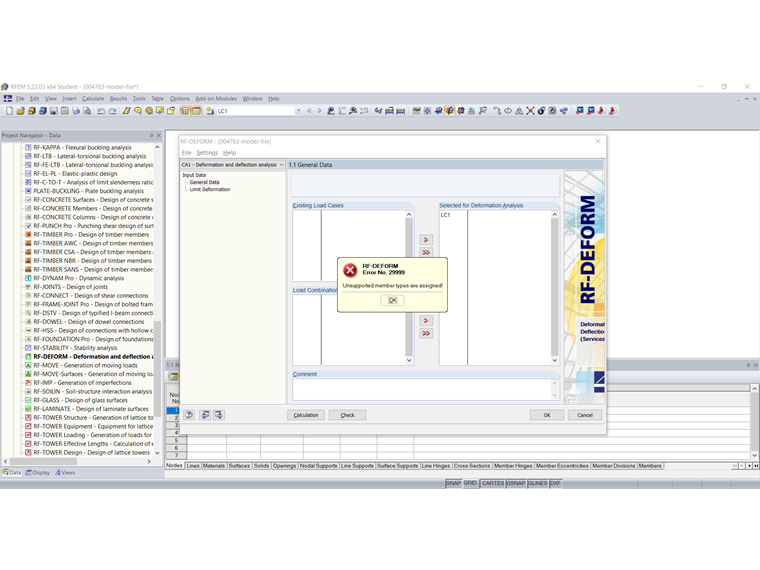

在 RF-DEFORM 中，您只能设计定义在一条线上的杆件。 否则，将出现图 01 中显示的错误信息。
常见问题和解答 (FAQ)

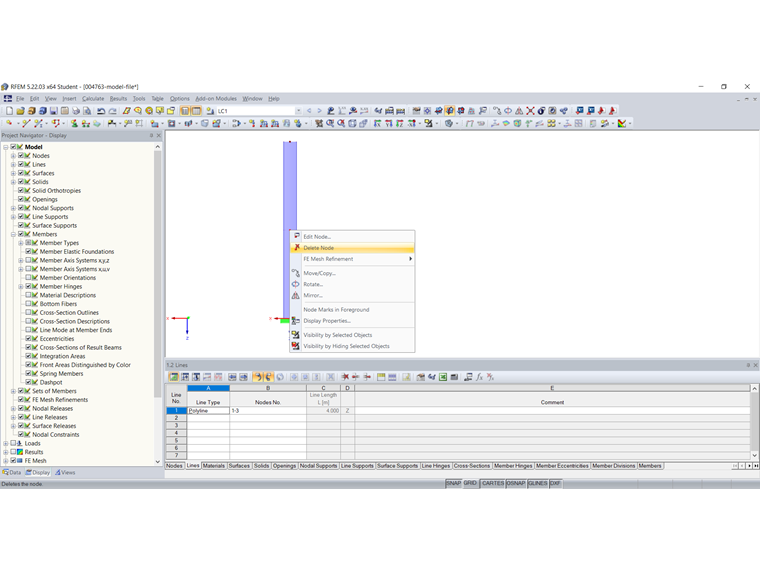

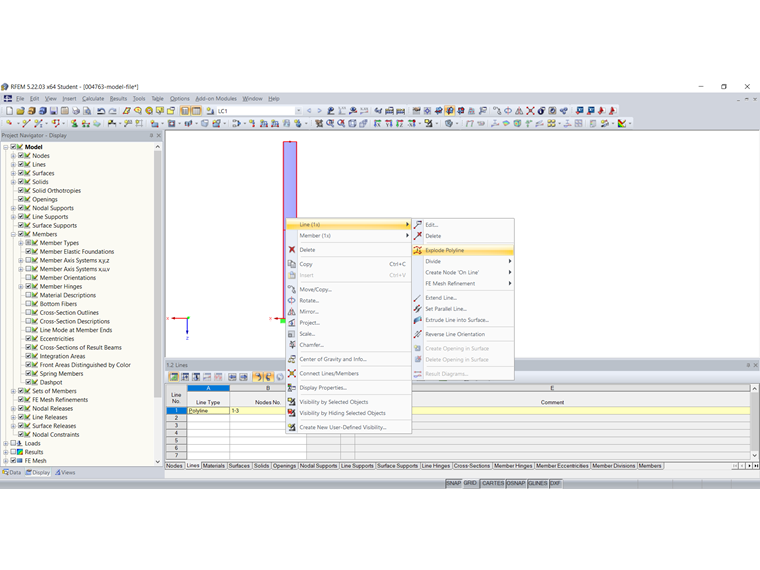

使用功能“分解折线”可以对折线进行分解（图 02）。 对于直线，建议删除多余的中间节点（图 03）。 然后可以在 RF-DEFORM 中进行变形分析。
问题
我已经在多段线上定义了一个杆件。 现在，在对该杆件进行变形分析时收到错误消息，指出该杆件类型不受支持。 原因是什么，如何解决？
常见问题和解答 (FAQ)
作者
von Bloh 女士为我们的客户提供技术支持，负责 SHAPE-THIN 软件的开发，以及钢结构和铝合金结构的开发。
