Распределение нагрузки на стержни для метода угловых осей

Каким образом в методе угловой оси распределяется нагрузка на стержни, если стержни исключаются из действия нагрузки?

Ответ:

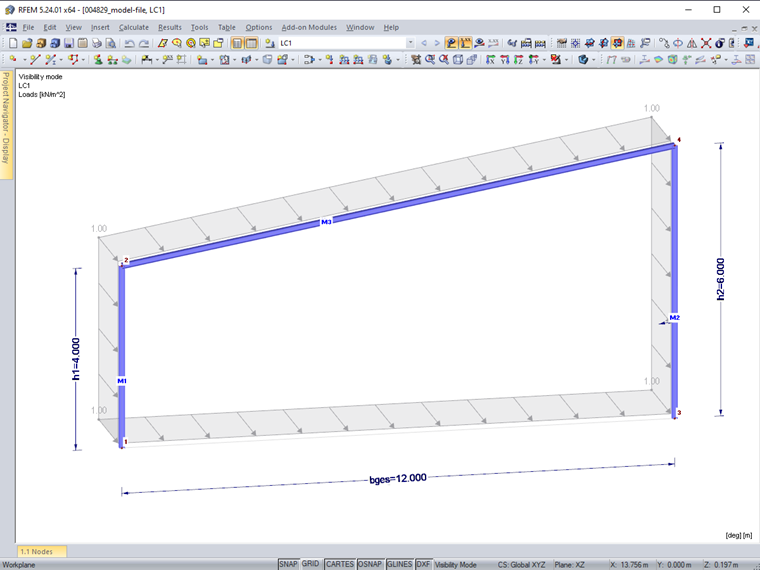

Нагрузка на площадь размером 1 кН/м², ограниченная Узлами 1 и 4, действует лишь на Стержень 3 (см. Рисунок 01).

Нагрузка на поверхность
1 Нагрузка на поверхность

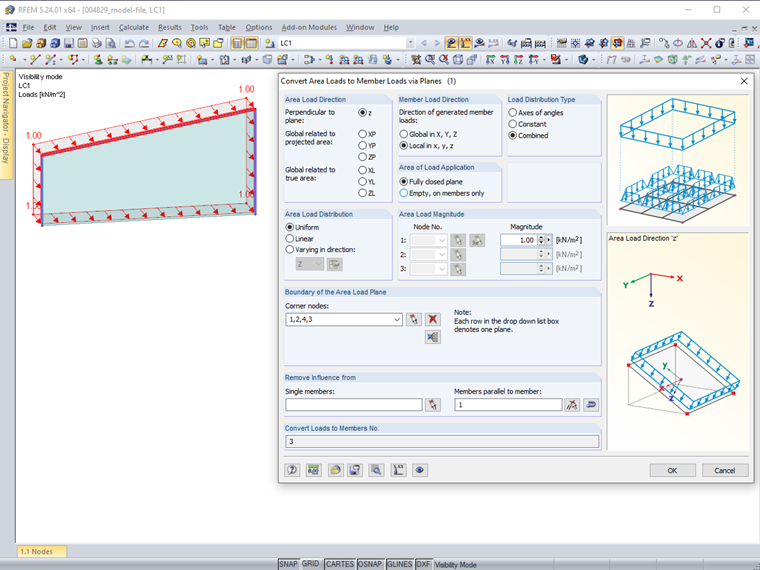

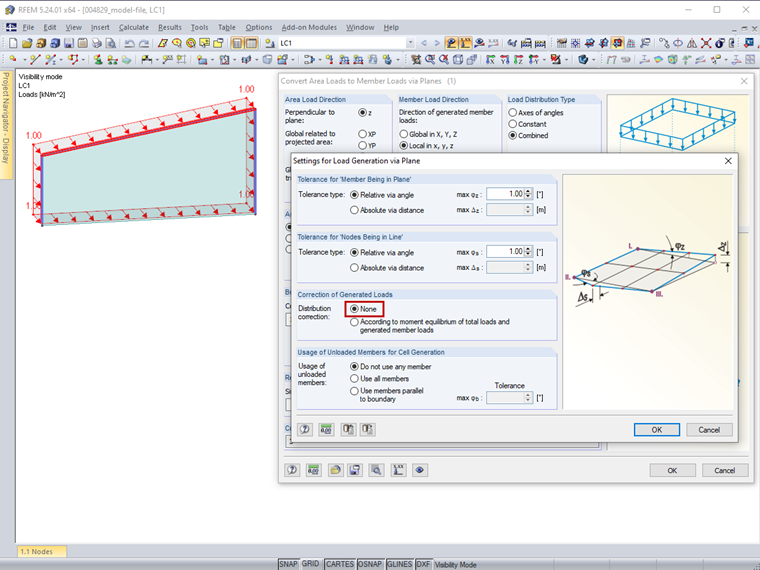

Входные данные для генератора нагрузок показаны на Рисунке 02. Других изменений распределения по моментам равновесия нет (Рисунок 03).

Настройки для преобразования нагрузок на площадь в нагрузки на стержни
2 Настройки для преобразования нагрузок на площадь в нагрузки на стержни

Настройки для создания нагрузки при помощи плоскости
3 Настройки для создания нагрузки при помощи плоскости

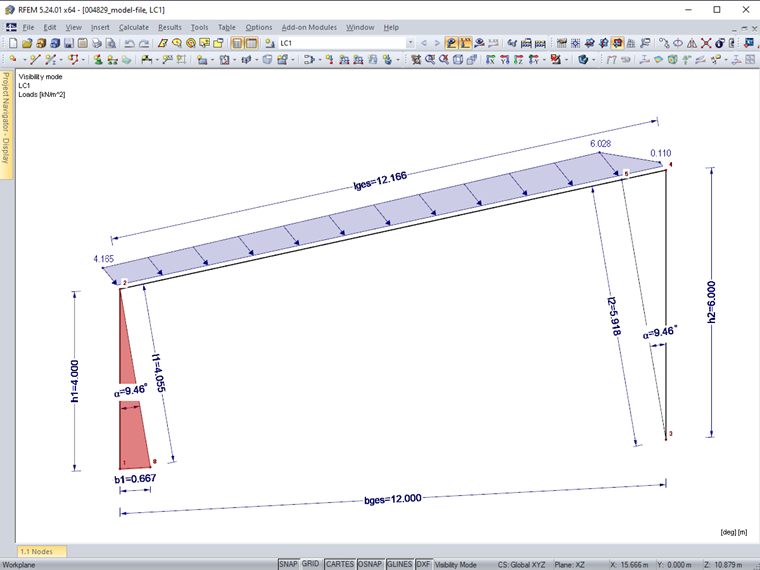

Созданная нагрузка на стержень затем показана на Рисунке 04. Она рассчитывалась следующим образом:

q = 1.00 kN/m2
h1 = 4.00 m
h2 = 6.00 m
bges = 12.00 m
α =arctan h2 - h1bges = arctan 6.000 - 4.00012.000 = 9.46°
b1 = tan (α) ⋅ h1 = tan (9.46°) ⋅ 4.000 = 0.667 m
l1 = b12 + h12 = 0.6672 + 4.0002 = 4.055 m
l2 = cos (α) ⋅ h2 = cos (9.46°) ⋅ 6.000 = 5.918 m
AR = b1 · h12= 0.667 · 4.0002 = 1.335 m2
lges = bges2 + h2-h12 = 12.0002 + 6.000-4.0002 = 12.166 m
qc = q ·ARlges = 1.00 · 1.33312.166 = 0.110 kN/m
q2 = qc + l1 ⋅ q = 0.110 + 4.055 ⋅ 1.000 = 4.165 kN/m
q5 = qc + l2 ⋅ q = 0.110 + 5.918 ⋅ 1.000 = 6.028 kN/m
q4 = qc = 0.110 kN/m

q

Lastgröße Flächenlast

AR

Restfläche (im Bild 4 rot markiert)

qc

konstanter Lastanteil auf belasteten Stab

q2

Stablast Knoten 2

q5

Stablast Knoten 5

q4

Stablast Knoten 4
Расчет нагрузки на стержень

Созданная нагрузка на стержень из нагрузки на площадь
4 Созданная нагрузка на стержень из нагрузки на площадь
