Вопрос

Можно ли с помощью модели материала «Изотропная нелинейная упругая 1D» смоделировать в сечении изгибаемой балки состояние с трещинами?

Ответ:

К сожалению, модель материала «Изотропная нелинейная упругая 1D» для изгибаемой балки не подходит, потому что в ней нельзя смоделировать нелинейное распределение напряжений по высоте сечения. Вся причина заключается в отсутствии точек напряжения/точек сетки КЭ по высоте сечения, вследствие чего нельзя смоделировать образование трещин в сечении.

Это значит, что модель материала «Изотропная нелинейная упругая 1D» подходит для растрескивания сечения, подверженного чисто осевой силовой нагрузке, но не для изгиба и сжатия.

Для моделирования сечения, подверженного изгибу в состоянии с трещинами, рекомендуется выполнить нелинейный расчет в модуле RF-CONCRETE Members и расширении RF-CONCRETE NL. Ползучесть и усадку можно тоже учесть в модуле RF-CONCRETE Members с помощью соответствующего расширения.

После выполнения расчета затем можно нелинейную жесткость сечения импортировать обратно в программу RFEM (см. Рисунок 01), а внутренние силы снова определить для бетонного сечения с трещинами.

FAQ

[EN] FAQ 004940 | Можно ли у изгибаемой балки смоделировать состояние с трещинами в поперечном сечении ...

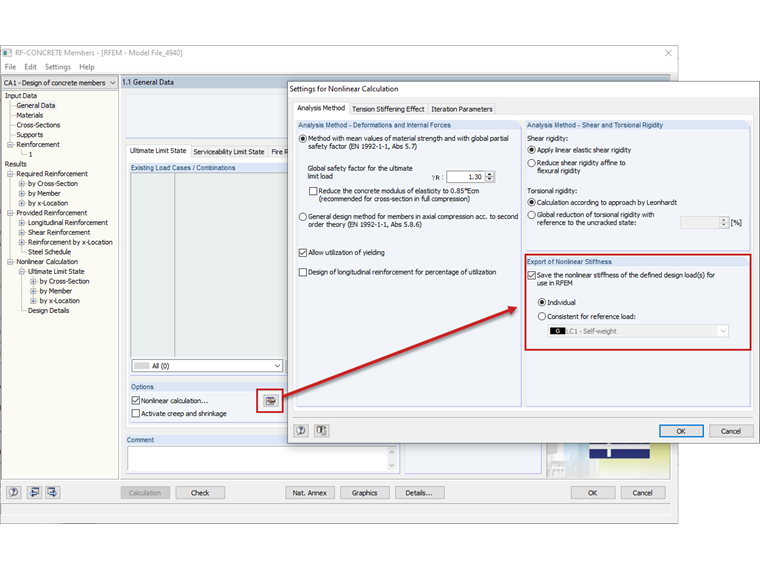

Экспорт нелинейных жесткостей

Более подробная информация о данной процедуре затем находится на следующих ссылках:

https://www.dlubal.com/ru/podderzhka-i-obuchenije/podderzhka/faq/002881

https://www.dlubal.com/ru/podderzhka-i-obuchenije/podderzhka/baza-znanij/000992
