Domanda

Posso simulare lo stato fessurato di una sezione trasversale di calcestruzzo per una trave flettente con il modello di materiale "Isotropo non lineare elastico 1D"?


Risposta:

No, il modello del materiale "Isotropo elastico non lineare" non è adatto per una trave a flessione perché la distribuzione non lineare delle tensioni sull'altezza della sezione trasversale non può essere modellata qui. La ragione di ciò è che non ci sono punti di tensione/punti di mesh EF sull'altezza della sezione trasversale. Pertanto, non è possibile simulare la fessurazione della sezione trasversale.

D'altra parte, il modello di materiale "Isotropo elastico non lineare" sarebbe adatto per una fessurazione dell'intera sezione trasversale soggetta a un carico di forza assiale pura, ma non per flessione e compressione.

Per la simulazione di una sezione trasversale soggetta a flessione nello stato fessurato, si consiglia di eseguire un'analisi non lineare con RF‑CONCRETE Members e l' estensione del modulo RF‑CONCRETE NL. La viscosità e il ritiro possono essere considerati utilizzando l'estensione del modulo in RF‑CONCRETE Members.

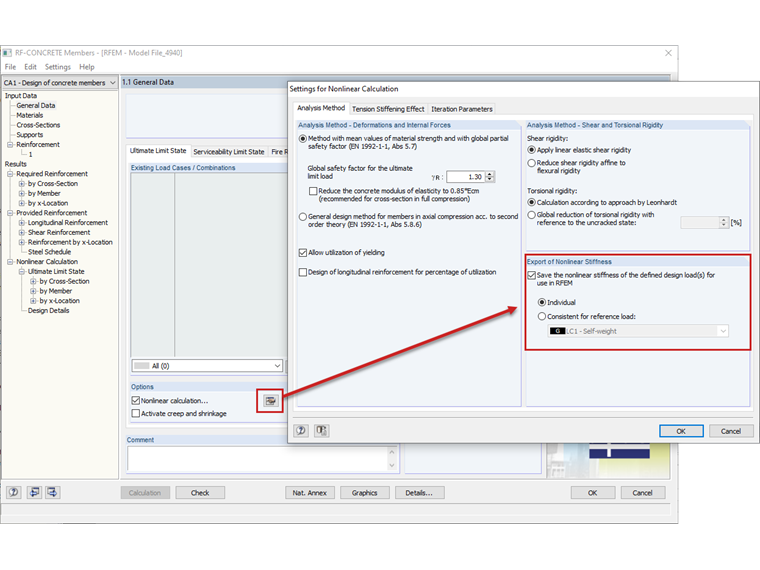

Dopo il calcolo, la rigidezza non lineare della sezione trasversale può essere importata di nuovo in RFEM (vedere l'immagine 01) e le forze interne possono essere determinate di nuovo, tenendo conto della sezione trasversale del calcestruzzo fessurata.

È possibile trovare maggiori dettagli su questa procedura nei seguenti link:

https://www.dlubal.com/it/assistenza-e-formazione/assistenza/faq/002881

https://www.dlubal.com/it/assistenza-e-formazione/assistenza/knowledge-base/000992
