Pytanie

Czy mogę zasymulować zarysowanie betonu przekroju dla belki zginanej za pomocą modelu materiałowego „Izotropowo nieliniowy sprężysty 1D”?


Odpowiedź:

Nie, model materiałowy "Izotropowy nieliniowy sprężysty 1D" nie jest odpowiedni dla belki zginanej, ponieważ nie można w nim odwzorować nieliniowego rozkładu naprężeń na wysokości przekroju. Powodem tego jest brak punktów naprężeń/punktów siatki ES na wysokości przekroju. Z tego względu nie jest możliwa symulacja zarysowania przekroju.

Z drugiej strony, model materiałowy „Izotropowo nieliniowy sprężysty 1D” byłby odpowiedni dla zarysowania całego przekroju poddanego czysto obciążeniu osiowemu, ale nie dla zginania i ściskania.

W przypadku symulacji przekroju poddanego zginaniu w stanie zarysowanym, zaleca się przeprowadzenie analizy nieliniowej z wykorzystaniem RF‑CONCRETE Members i rozszerzenia modułu RF‑CONCRETE NL. Pełzanie i skurcz można uwzględnić przy użyciu rozszerzenia modułu w RF‑CONCRETE Members.

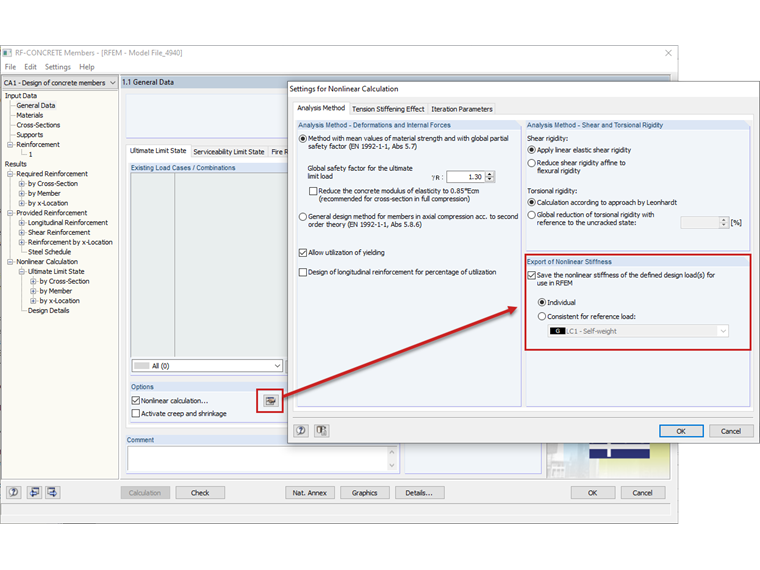

Po zakończeniu obliczeń nieliniową sztywność przekroju można zaimportować z powrotem do programu RFEM (patrz rysunek 01), a siły wewnętrzne można ponownie określić, uwzględniając zarysowany przekrój betonowy.

Więcej informacji na temat tej procedury można znaleźć pod poniższymi linkami:

https://www.dlubal.com/pl/pomoc-techniczna-szkolenia/pomoc-techniczna/faq/002881

https://www.dlubal.com/pl/pomoc-techniczna-szkolenia/pomoc-techniczna/baza-informacji/000992
