Dotaz

Mohu pomocí materiálového modelu "Izotropní nelineární elastický 1D" simulovat stav betonového průřezu s trhlinami pro ohýbaný nosník?

Odpověď:

Ne, materiálový model "Izotropní nelineární elastický 1D" není vhodný pro ohýbaný nosník, protože zde nelze znázornit nelineární průběh napětí na výšce průřezu. Důvodem je to, že po výšce průřezu nejsou k dispozici žádné napěťové body / body sítě KP. V důsledku toho není možné simulovat vznik trhlin v průřezu.

Pro roztržení celého průřezu při působení prosté normálové síly by byl vhodný materiálový model "Izotropní nelineární elastický 1D", nikoliv však pro namáhání ohybem a tlakem.

Pro simulaci průřezu namáhaného ohybem ve stavu s trhlinami se doporučuje nelineární posouzení pomocí přídavného modulu RF-CONCRETE Members a pomocí rozšíření modulu RF-CONCRETE NL. Dotvarování a smršťování je možné zohlednit pomocí rozšíření modulu v RF-CONCRETE Members.

Po výpočtu je možné nelineární tuhost průřezu importovat zpět do programu RFEM (viz Obrázek 01) a znovu stanovit vnitřní síly se zohledněním betonového průřezu s trhlinami.

FAQ

[EN] FAQ 004940 | Mohu simulovat stav betonového průřezu s trhlinami pro ohýbaný nosník ...

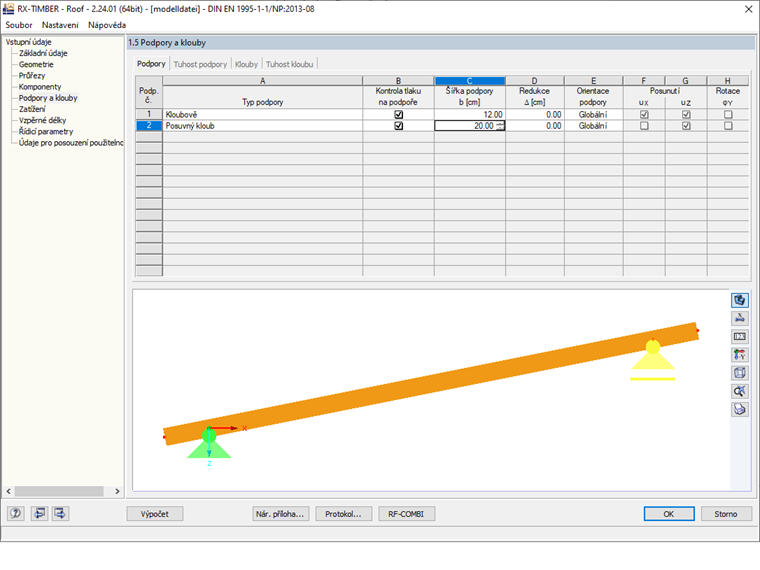

Export nelineárních tuhostí

Další podrobnosti o tomto postupu najdete v následujících odkazech:

https://www.dlubal.com/cs/podpora-a-skoleni/podpora/faq/002881

https://www.dlubal.com/cs/podpora-a-skoleni/podpora/databaze-znalosti/000992
