¿Puedo simular el estado fisurado de una sección de hormigón para una viga a flexión con el modelo de material "Isótropo elástico no lineal 1D"?

Respuesta

No, el modelo de material "Isótropo elástico no lineal 1D" no es adecuado para una viga a flexión porque aquí no se puede modelar la distribución de tensiones no lineal sobre la altura de la sección. La razón de esto es que no hay puntos de tensión/puntos de malla de EF sobre la altura de la sección. Por lo tanto, no es posible simular la fisuración de la sección.

Por otro lado, el modelo de material "Isótropo elástico no lineal 1D" sería adecuado para una fisuración de toda la sección sometida a una carga de esfuerzo axil puro, pero no para flexión y compresión.

Para la simulación de una sección sometida a flexión en el estado fisurado, se recomienda realizar un análisis no lineal con RF-CONCRETE Members y la ampliación del módulo RF-CONCRETE NL . La fluencia y la retracción se pueden considerar utilizando la extensión del módulo en RF -CONCRETE Members.

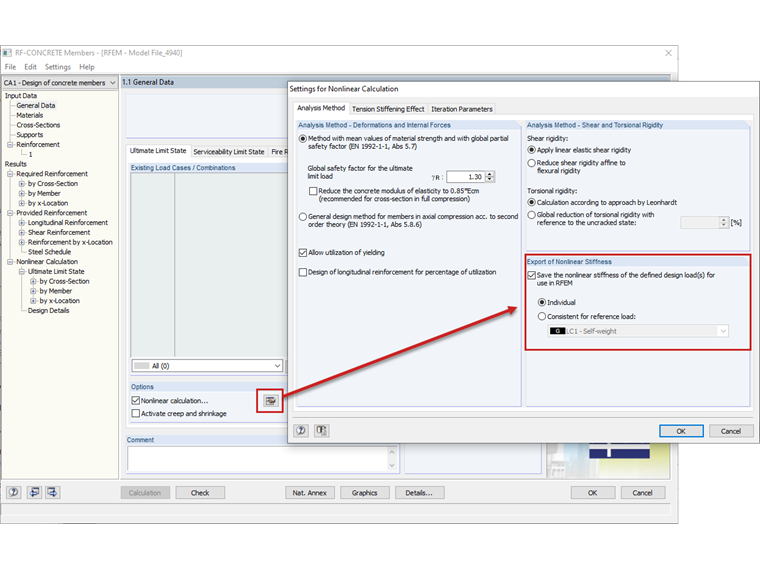

Después del cálculo, la rigidez no lineal de la sección se puede importar de nuevo a RFEM (ver imagen 01) y los esfuerzos internos se pueden determinar de nuevo, teniendo en cuenta la sección de hormigón fisurado.

Imagen 01 - exportación de rigidez no lineal

Puede encontrar más detalles sobre este procedimiento en los siguientes enlaces:

https://www.dlubal.com/en-US/support-and-learning/support/faq/002881

https://www.dlubal.com/en-US/support-and-learning/support/knowledge-base/000992
