Question

Puis-je simuler l'état fissuré d'une section en béton pour une poutre en flexion avec le modèle de matériau « Isotrope non linéaire élastique 1D » ?


Réponse:

Non, le modèle de matériau « Isotrope non linéaire élastique 1D » ne convient pas pour une poutre en flexion car la distribution non-linéaire des contraintes sur la hauteur de la section ne peut pas être modélisée ici. En effet, il n'y a pas de points de contrainte/de maillage EF sur la hauteur de la section. Il n'est donc pas possible de simuler la fissuration de la section.

En revanche, le modèle de matériau « Isotrope non-linéaire élastique 1D » conviendrait pour une fissuration de la section entièrement soumise à un effort normal pur, mais pas pour la flexion et la compression.

Pour simuler une section soumise à la flexion à l'état fissuré, il est recommandé d'effectuer une analyse non linéaire avec RF-CONCRETE Members et l' extension de module RF-CONCRETE NL. Le fluage et le retrait peuvent être considérés à l'aide de l'extension de module dans RF-CONCRETE Members.

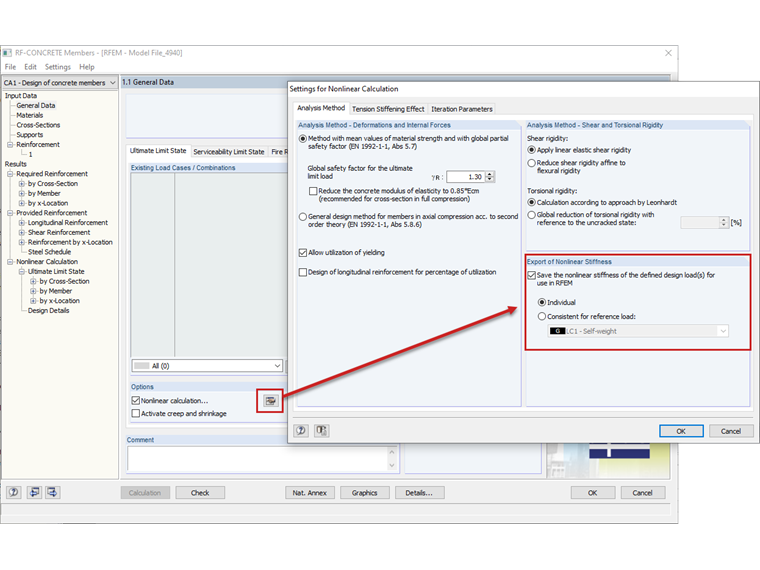

Après le calcul, la rigidité non-linéaire de la section peut être réimportée dans RFEM (voir la Figure 01) et les efforts internes peuvent être à nouveau déterminés en tenant compte de la section en béton fissurée.

Vous trouverez plus de détails sur cette procédure sous les liens suivants :

https://www.dlubal.com/fr/support-et-formation/appui/faq/002881

https://www.dlubal.com/fr/support-et-formation/appui/base-de-connaissance/000992
