Как включить коэффициент (ы) перенапряжения Ωo в комбинации нагрузок ASCE 7?

Ответ

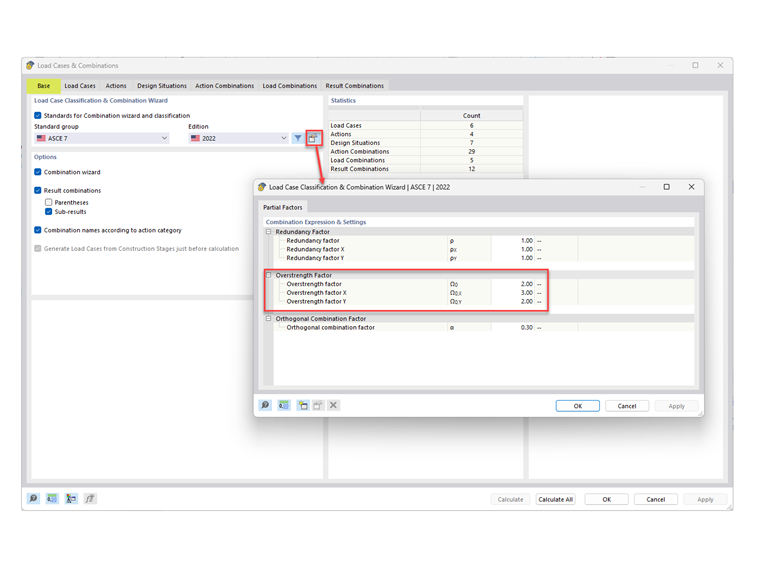

1) Откройте диалоговое окно « Загружения и сочетания ». На вкладке « База » выберите параметр « Изменить параметры издания ». Значения по умолчанию установлены на 2,0 (Изображение 01)

Случай А: Чтобы применить один и тот же коэффициент в направлениях X и Y, используйте общий (без направления) коэффициент перенапряжения Ωo.

Случай B: Чтобы применить разные коэффициенты в каждом направлении, используйте коэффициенты перенапряжения X и Y, Ωo, x и Ωo, y. Общий множитель Ωo в первой строке не используется.

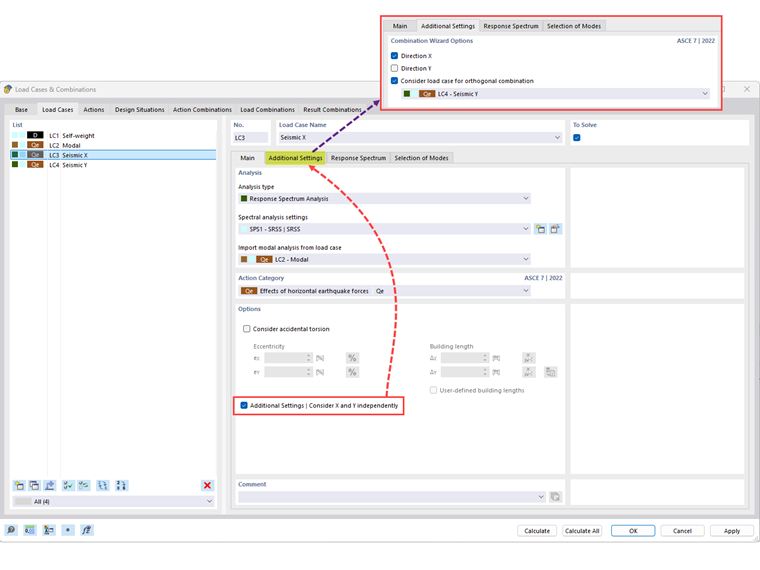

2) На вкладке « Варианты нагружения » создайте вариант сейсмической нагрузки с Qe в качестве категории воздействия . Затем выберите вкладку Дополнительные настройки и выберите направление (Изображение 02)

Примечание. Когда ни одно из направлений или оба направления не активированы при одном и том же загружении, используется общий коэффициент перенапряжения Ωo. Создайте отдельный вариант нагружения, чтобы применить отдельные коэффициенты Ωo, x и Ωo, y.

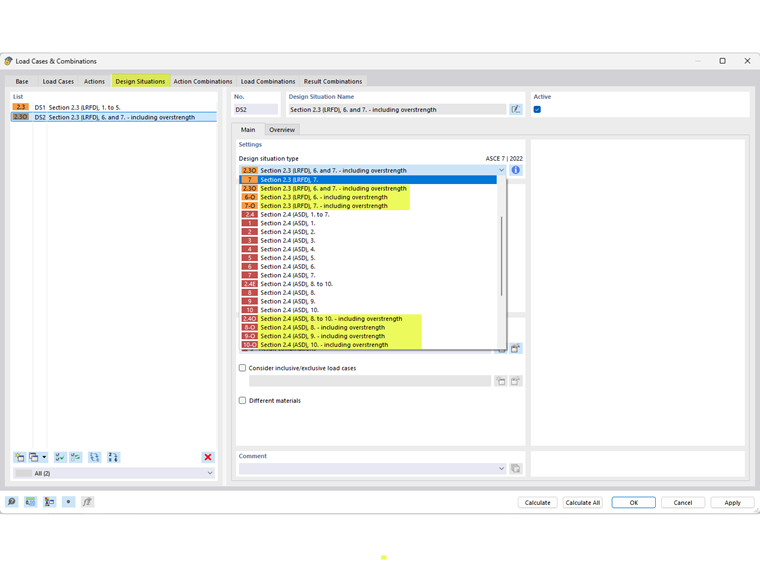

3) На вкладке «Расчетные ситуации » выберите соответствующий тип расчетной ситуации с избыточной прочностью. Доступны как методы LRFD, так и ASD (Изображение 03)

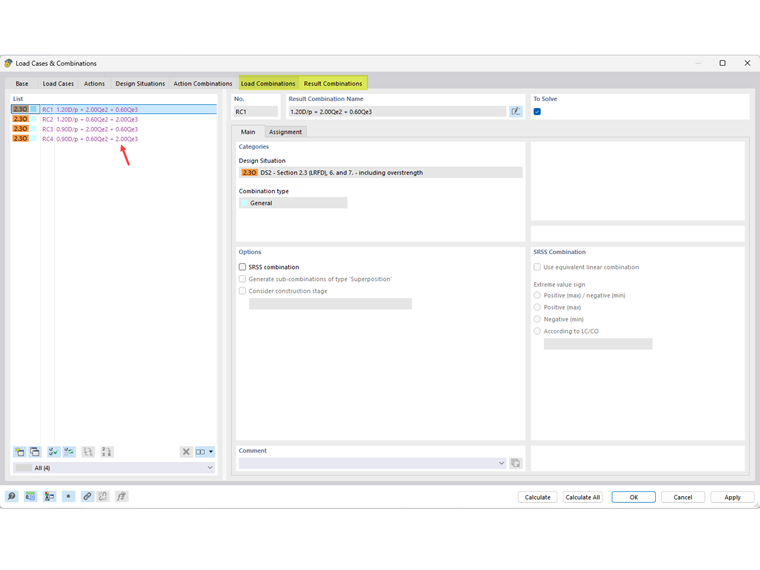

4) На вкладке « Сочетания нагрузок» убедитесь, что применены правильные коэффициенты. Коэффициенты также отображаются на вкладке « Комбинации результатов », если применимо. Нажмите OK, чтобы выйти (Изображение 04)

5) Последним шагом является присвоение применимого типа предельного состояния расчетной ситуации сверхпрочности. Для стержней без заданной сейсмической конфигурации выберите «Предельное состояние по прочности» (LRFD или ASD) в качестве типа предельного состояния . Для стержней с заданной сейсмической конфигурацией используйте «Предельное состояние землетрясения - сверхпрочность» (LRFD или ASD) [доступно в будущих версиях] (Рисунок 05)

Ключевые слова

Коэффициент повышения прочности ASCE 7 Сочетание нагрузок Вариант сейсмической нагрузки Землетрясение Тип предельного состояния Расчетная ситуация
