Coefficienti di sovraresistenza
Risposta
1) Apri la finestra di dialogo Casi e combinazioni di carico. Nella scheda Base, seleziona l'opzione Modifica parametri dell'edizione. I valori predefiniti sono impostati su 2.0 (fig. 01)
Caso A: Per applicare lo stesso coefficiente nelle direzioni X e Y, utilizzare il coefficiente di sovraresistenza generico (nessuna direzione) Ωo.
Caso B: Per applicare diversi coefficienti in ogni direzione, utilizzare i coefficienti di sovraresistenza X e Y, Ωo,x e Ωo,y. Il coefficiente generico Ωo nella prima riga non è utilizzato.
2) Nella scheda Casi di carico, crea un caso di carico sismico con Qe come la Categoria di azione. Quindi, seleziona la scheda Impostazioni aggiuntive e scegli la direzione (fig. 02)
Nota: quando nessuna delle direzioni o entrambe le direzioni sono attivate nello stesso caso di carico, viene utilizzato il coefficiente di sovraresistenza generico, Ωo. Crea un caso di carico separato per applicare i singoli coefficienti, Ωo,x e Ωo,y.
3) Nella scheda Situazioni di progetto , selezionare il tipo di situazione di progetto di sovraresistenza applicabile. Sono disponibili entrambi i metodi LRFD e ASD (Immagine 03)

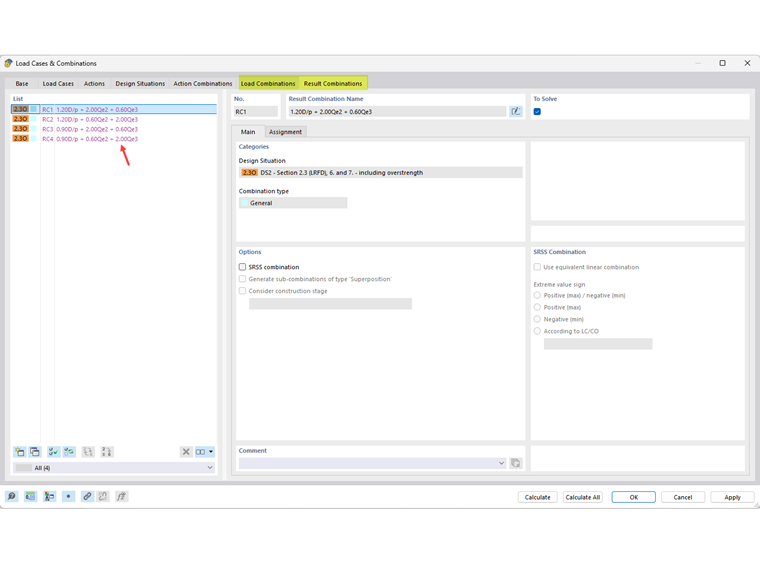

4) Nella scheda Combinazioni di carico , verificare che siano stati applicati i coefficienti corretti. I fattori sono mostrati anche nella scheda ''Combinazioni di risultati'', se applicabile. Fare clic su OK per uscire (Immagine 04)

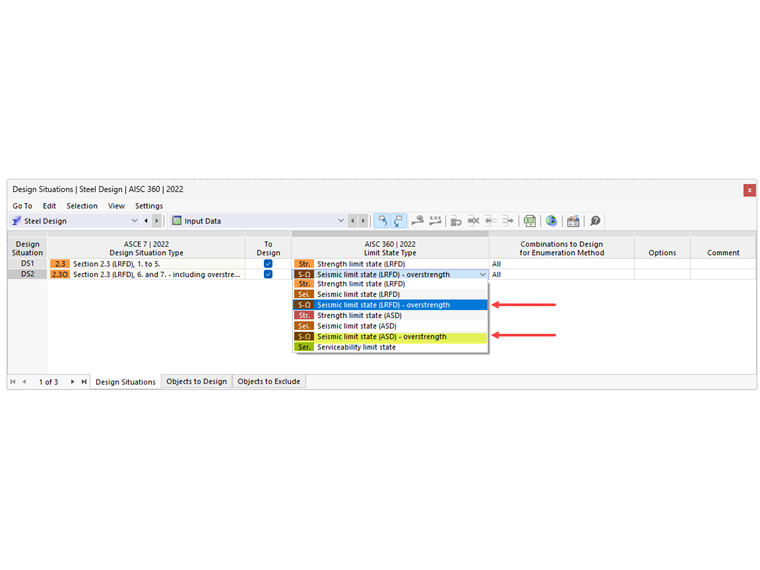

5) Il passaggio finale è assegnare il tipo di stato limite applicabile alla situazione di progetto di sovraresistenza. Per le aste senza configurazione sismica assegnata, selezionare lo "Stato limite di resistenza" (LRFD o ASD) come tipo di stato limite . Per le aste con configurazione sismica assegnata, utilizzare "Stato limite sisma - sovraresistenza" (LRFD o ASD) [disponibile nelle versioni future] (Immagine 05)
Parole chiave
Coefficiente di sovraresistenza ASCE 7 Combinazioni di carico Caso di carico sismico Sisma Tipo di stato limite Situazione di progetto
