Współczynniki przekroczenia wytrzymałości

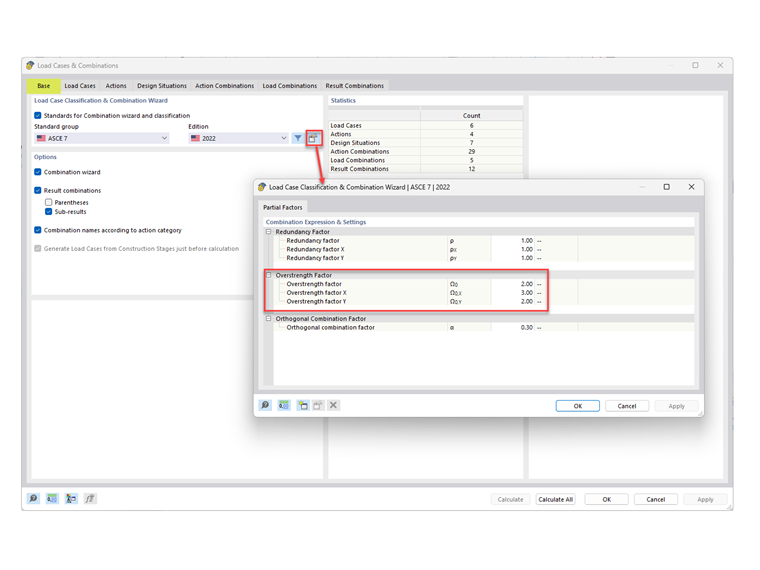

1) Otworzyć okno dialogowe Przypadki obciążeń i kombinacje . W zakładce Podstawa należy wybrać opcję Edytuj parametry edycji . Domyślne wartości są ustawione na 2,0 (zdjęcie 01)

Przypadek A: Aby zastosować ten sam współczynnik w kierunku X i Y, należy użyć ogólnego (bez kierunku) współczynnika nadwytrzymałości Ω_o.

Przypadek B: Aby zastosować różne współczynniki w każdym kierunku, należy użyć współczynników wytężenia X i Y, Ω_o,x i Ω_o,y. Współczynnik ogólny Ω_o w pierwszym wierszu nie jest używany.

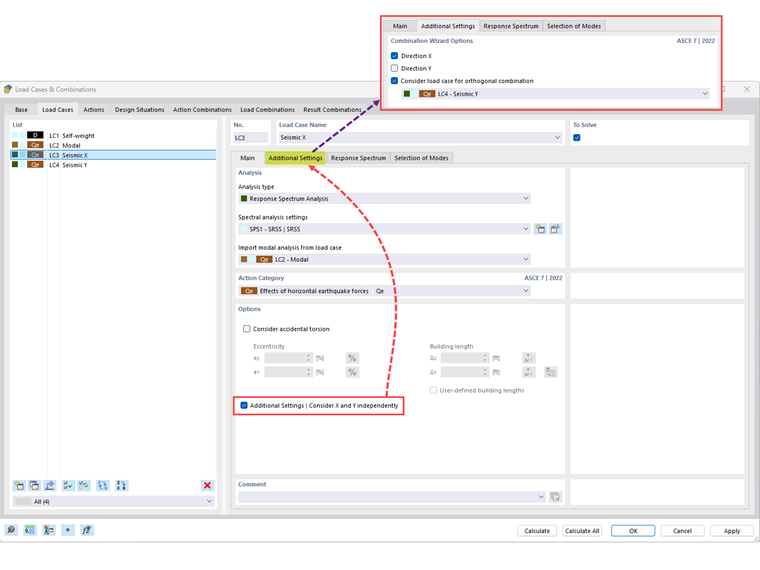

2) W zakładce Przypadki obciążeń utworzyć przypadek obciążenia sejsmicznego z Qe jako kategorią oddziaływania . Następnie należy wybrać zakładkę Ustawienia dodatkowe i wskazać kierunek (zdjęcie 02)

Uwaga: Jeżeli żaden z kierunków nie jest aktywny lub oba kierunki są aktywowane w tym samym przypadku obciążenia, stosowany jest ogólny współczynnik przeciążenia Ωo. Utwórz osobny przypadek obciążenia, w którym zostaną zastosowane poszczególne współczynniki Ω_o,x i Ω_o,y.

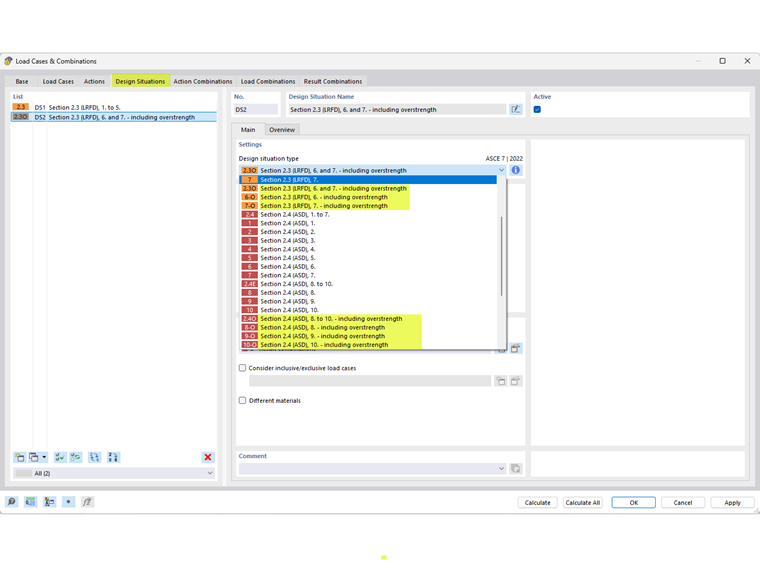

3) W zakładce Sytuacje obliczeniowe wybrać typ sytuacji obliczeniowej dla przekroczenia wytrzymałości. Dostępne są metody LRFD i ASD (zdjęcie 03)

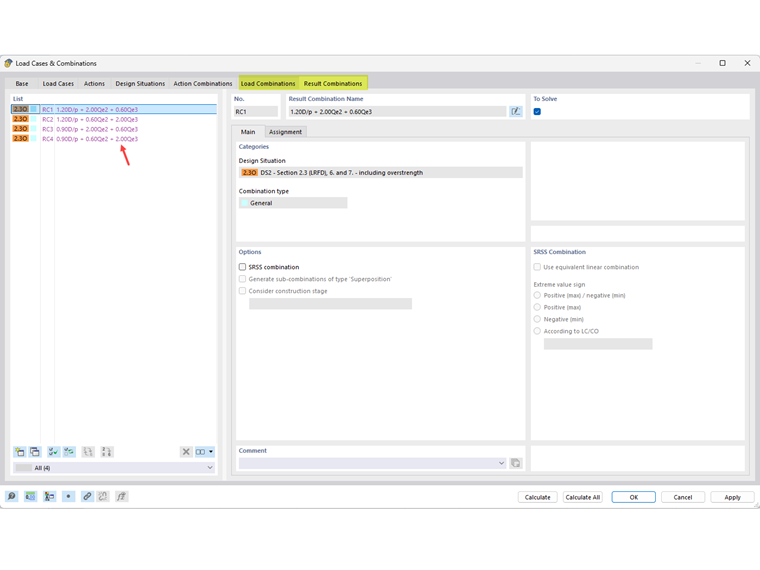

4) W zakładce Kombinacje obciążeń sprawdź, czy zastosowano prawidłowe współczynniki. W stosownych przypadkach w zakładce Kombinacje wyników wyświetlane są również współczynniki. Kliknij OK, aby wyjść (zdjęcie 04)

5) Ostatnim krokiem jest przypisanie odpowiedniego typu stanu granicznego do sytuacji obliczeniowej przekroczenia wytrzymałości. W przypadku prętów bez przypisanej konfiguracji sejsmicznej jako Typ stanu granicznego należy wybrać "Stan graniczny wytrzymałości" (LRFD lub ASD). W przypadku prętów z przypisaną konfiguracją sejsmiczną należy zastosować „Stan graniczny sejsmiczny - przekroczenie wytrzymałości” (LRFD lub ASD) [dostępne w przyszłych wydaniach] (zdjęcie 05)
