Сумма сил сопротивления зон с ParaView и Excel

Существует ли способ экспортировать результаты сил сопротивления всех зон из RWIND в виде таблицы?


Ответ:

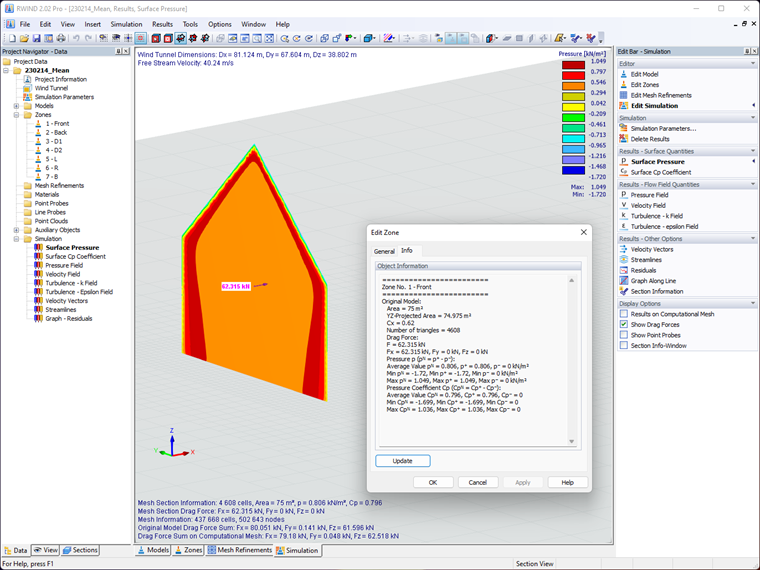

В RWIND вы можете задать зоны и, таким образом, получить силу сопротивления для этих зон. Информация доступна в графическом виде и для каждой отдельной зоны. Таким образом, вы можете легко уследить за всем.

Для сложных конструкций может быть полезно быстро оценить результаты в табличной форме.

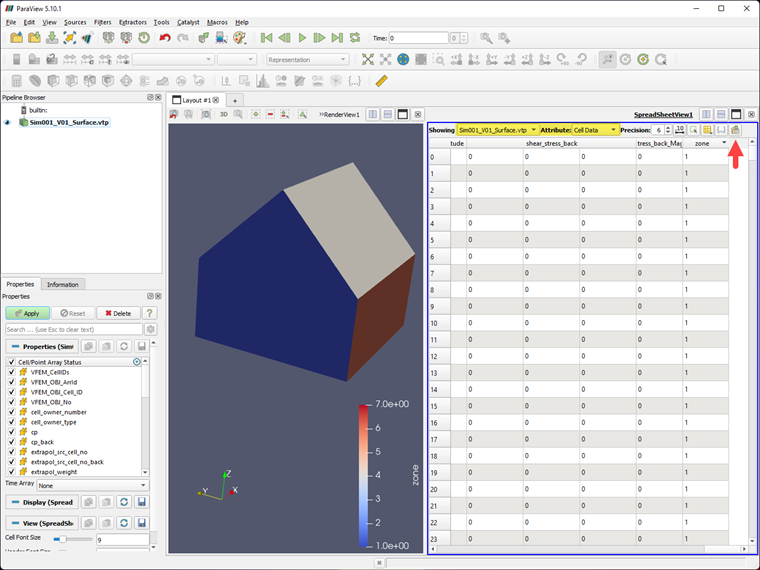

Вы можете оценить результаты в ParaView. Для этого разархивируйте файл RWIND и откройте файл Sim001_V01_Surface.vtp в программе ParaView в папке архива RWIND_Simulations.

Поскольку зоны заданы в файле RWIND, вы можете создать файл .csv, включая информацию о ячейках.

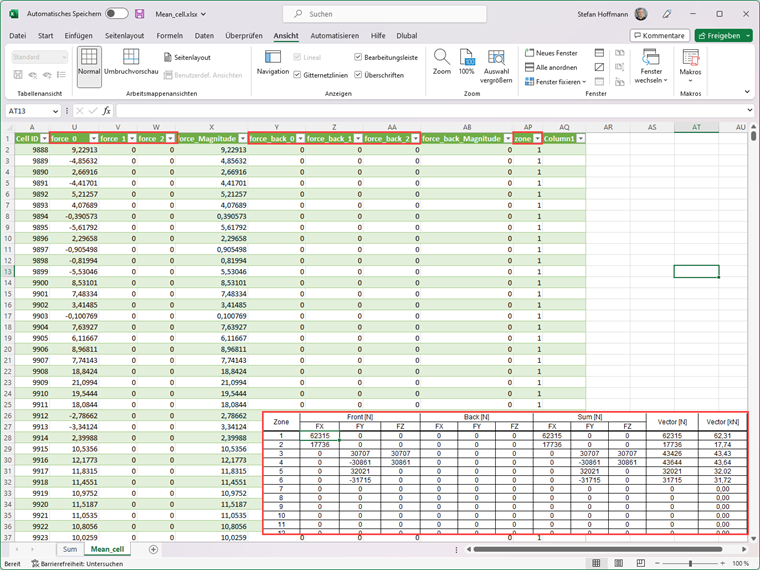

Этот файл .csv содержит информацию о силах в ячейках (спереди и сзади), связанных с общими осями. Вы можете сложить силы зон с помощью Excel, а также создать вектор. Данные в ParaView представлены в единицах СИ (для сил [Н]).
