使用 ParaView 和 Excel 计算区域的阻力总和

有没有一种方法可以将所有区域的阻力结果从 RWIND 输出到表格中?


回复:

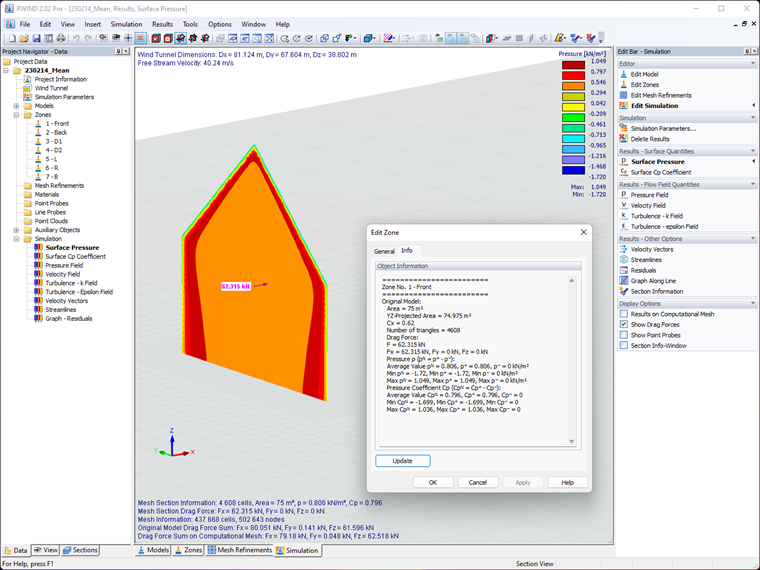

在 RWIND 中可以定义区域,从而获得这些区域的阻力。 该信息以图形方式显示,并且适用于每个单独的区域。 因此,您可以轻松地跟踪所有事情。

对于复杂的结构,以表格的形式快速评估这些结果会很有帮助。

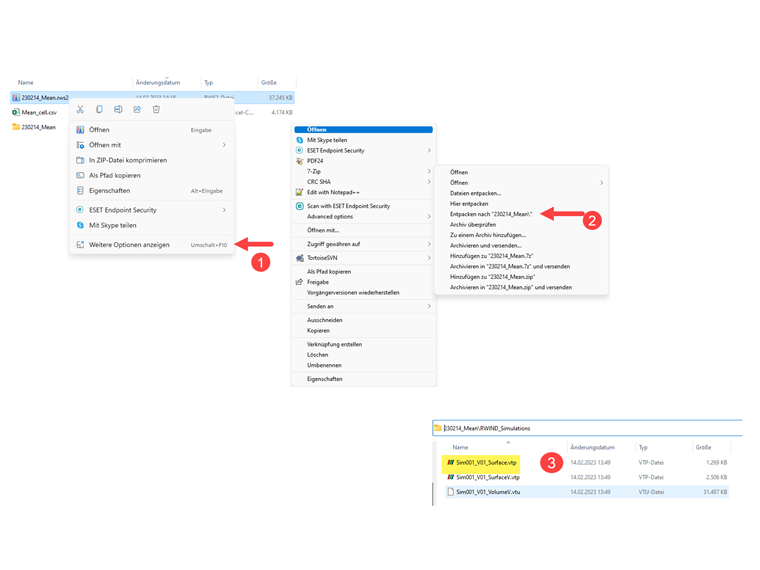

为此,您可以在 ParaView 中对结果进行评估。 解压 RWIND 文件,然后在 ParaView 的 RWIND_Simulations 存档文件夹中打开文件 Sim001_V01_Surface.vtp。

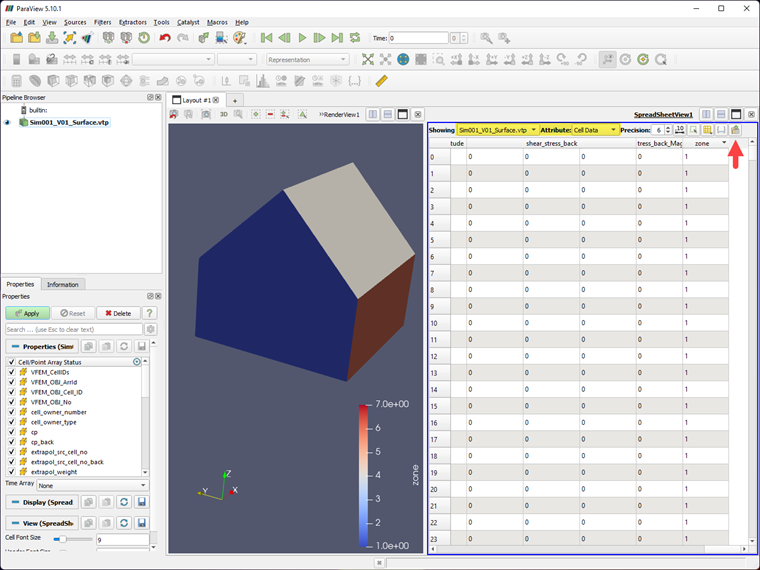

由于分区是在 RWIND 文件中定义的,因此可以生成一个包含单元格信息的 .csv 文件。

该 .csv 文件包含与全局坐标轴相关的单元(正面和背面)中的力信息。 您可以在 Excel 中将区域的力相加,也可以创建一个矢量。 ParaView 中的数据采用 SI 单位(力 [N])。
