Soma das forças de arrasto de zonas utilizando o ParaView e o Excel

Existe uma opção para exportar os resultados das forças de arrasto de todas as zonas do RWIND para uma tabela?


Resposta:

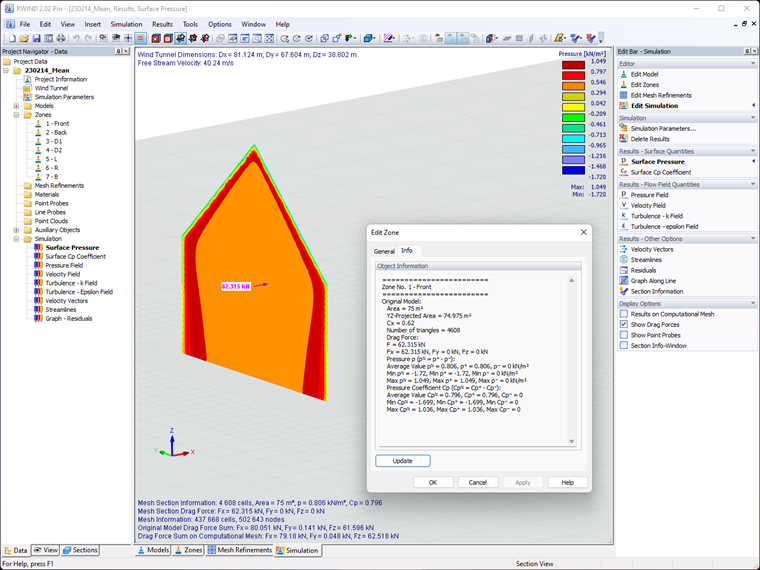

No RWIND, pode definir zonas e assim obter a força de arrasto para essas zonas. A informação está disponível de forma gráfica e para cada zona individual. Assim, pode acompanhar facilmente as coisas.

Para estruturas complexas, pode ser útil avaliar rapidamente estes resultados em forma de tabela.

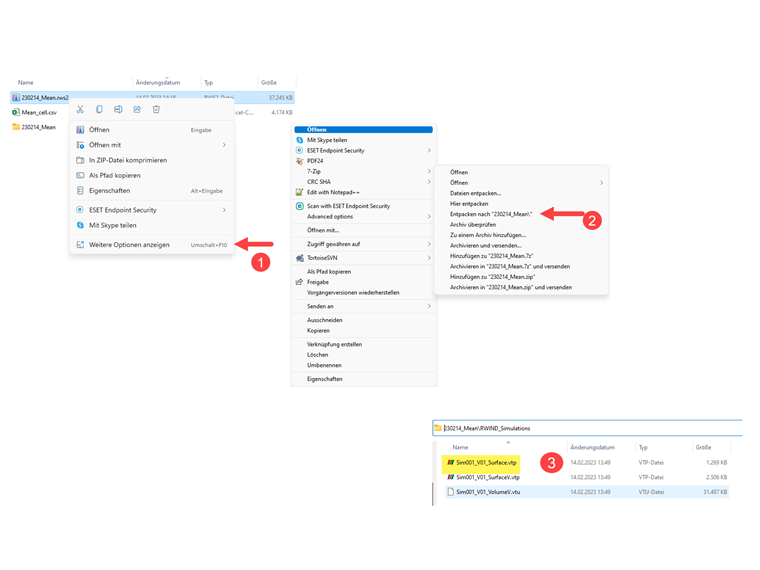

Para fazer isso, avalie os resultados no ParaView. Descompacte o ficheiro RWIND e abra o ficheiro Sim001_V01_Surface.vtp no ParaView na pasta de arquivo RWIND_Simulations.

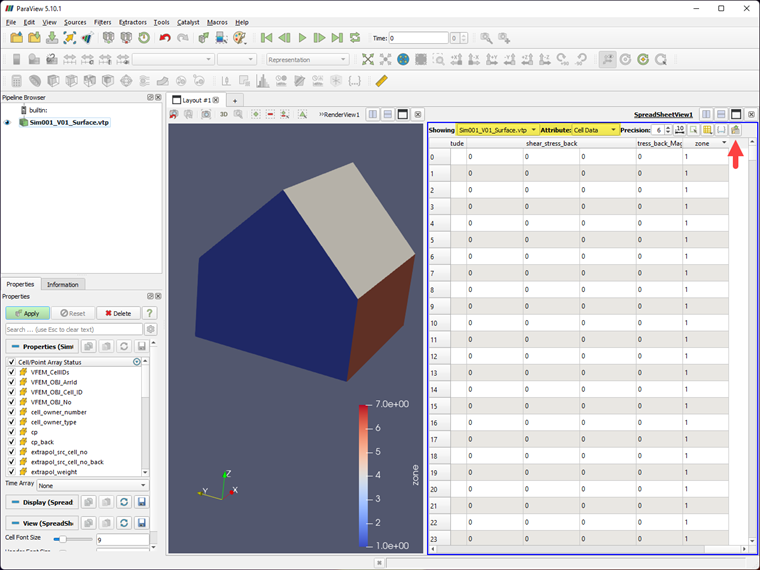

Uma vez que as zonas são definidas no ficheiro RWIND, pode gerar um ficheiro .csv com a informação das células.

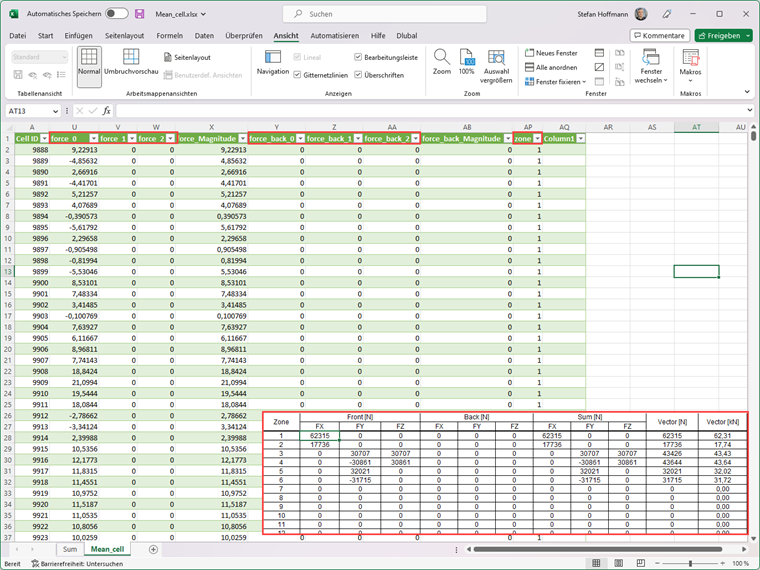

Este ficheiro .csv contém informação sobre as forças nas células (frente e verso) relacionadas com os eixos globais. Pode somar as forças das zonas com o Excel e também criar um vetor. Os dados no ParaView estão em unidades SI (para as forças [N]).
