Somma delle forze di resistenza delle zone con ParaView ed Excel

C'è un'opzione per esportare i risultati delle forze di resistenza fluidodinamica di tutte le zone da RWIND in una tabella?


Risposta:

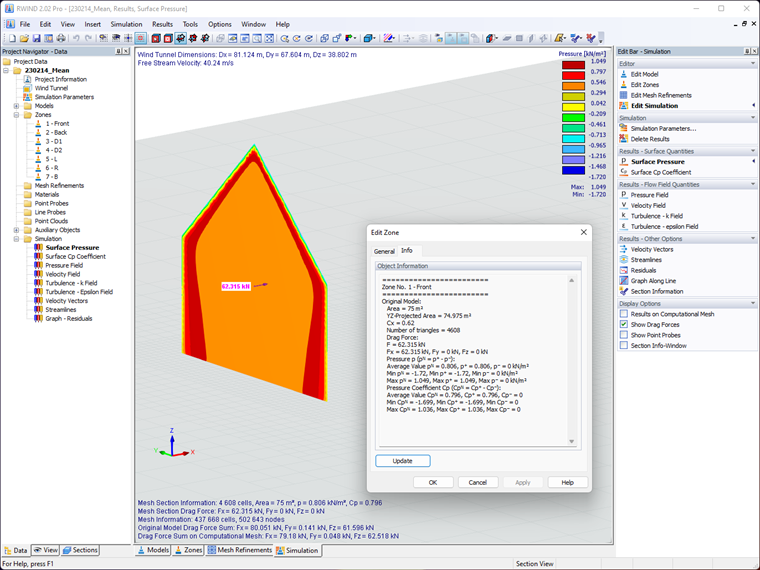

In RWIND, è possibile definire le zone e quindi ottenere una forza di resistenza per queste zone. Le informazioni sono disponibili graficamente e per ogni singola zona. In questo modo tieni semplicemente traccia di tutto.

Per le strutture complesse, può essere utile valutare rapidamente i risultati in una tabella.

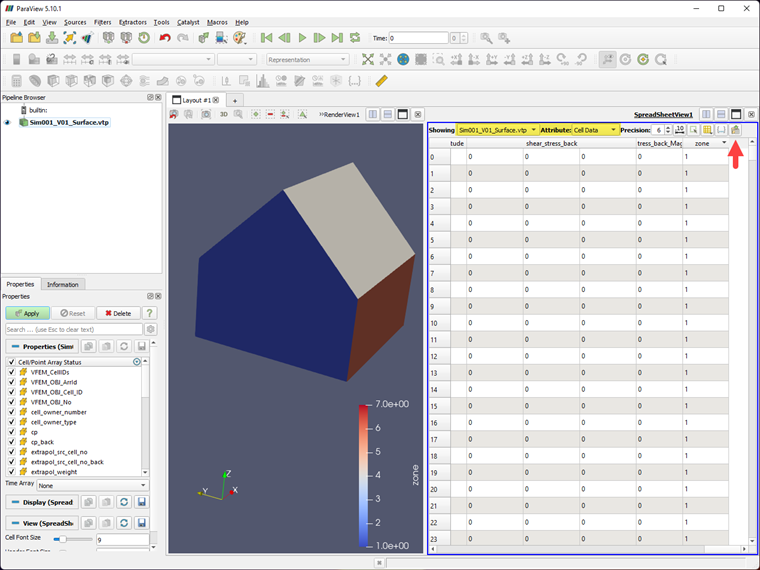

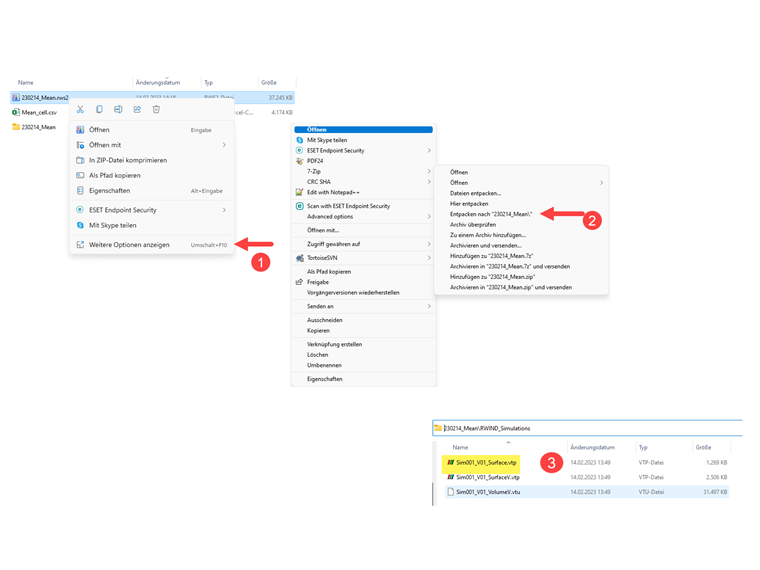

È possibile valutare i risultati in ParaView. Per questo, decomprimi il file RWIND e apri il file Sim001_V01_Surface.vtp in ParaView nella cartella di archivio RWIND_Simulations.

Poiché le zone sono definite nel file RWIND, è possibile generare un file .csv, comprese le informazioni delle celle.

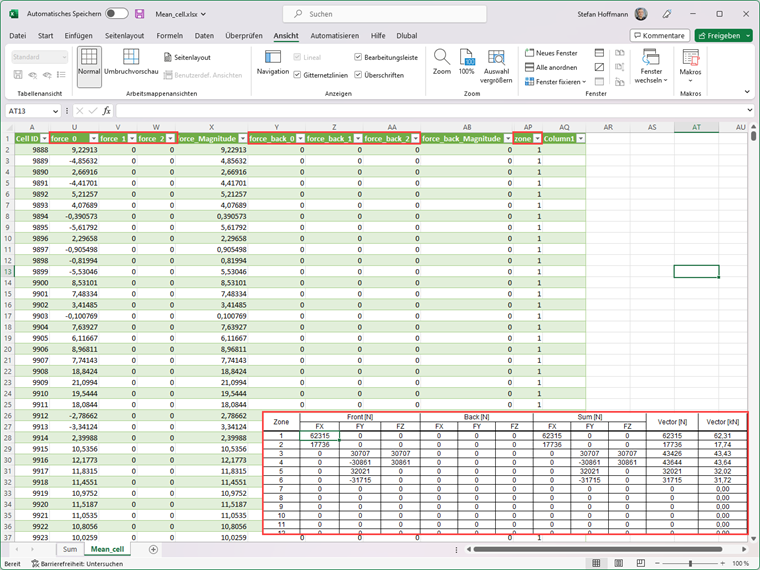

Questo file .csv contiene le informazioni sulle forze nelle celle (anteriore e posteriore), relative agli assi globali. È possibile sommare le forze delle zone con Excel e anche creare un vettore. I dati in ParaView sono in unità SI (per le forze [N]).
