Součet odporových sil na zónách pomocí ParaView a Excelu

Lze zobrazit výsledky odporových sil ve všech zónách z programu RWIND v tabulce?

Odpověď:

V programu RWIND lze definovat zóny a získat pro ně odporovou sílu. Informace jsou k dispozici graficky a pro každou jednotlivou zónu. Můžete snadno získáte přehled.

FAQ 005351 | Lze zobrazit výsledky odporových sil ve všech zónách z programu RWIND v tabulce?

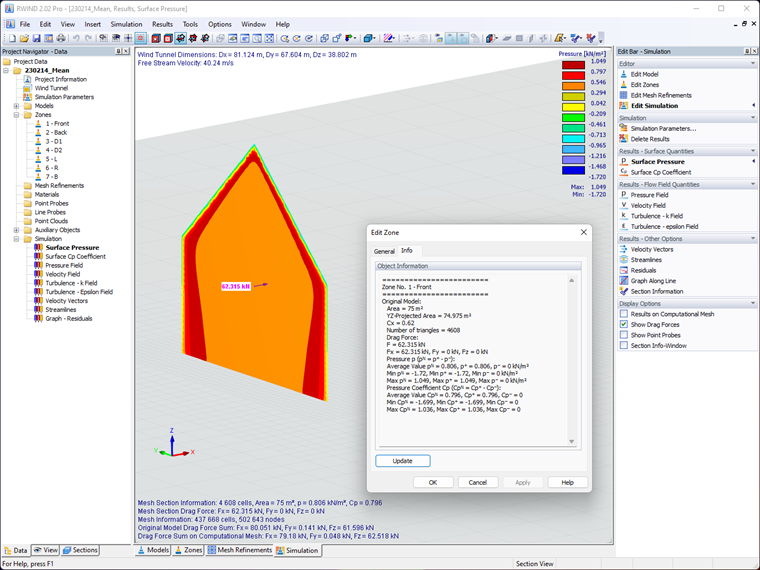

FAQ 005351 | Odporová síla

U složitých konstrukcí může být užitečné pro rychlé vyhodnocení zobrazit výsledky v tabulce.

K tomu můžete použít program ParaView. Rozbalte RWIND soubor a otevřete soubor Sim001_V01_Surface.vtp z archivní složky RWIND_Simulations v programu ParaView.

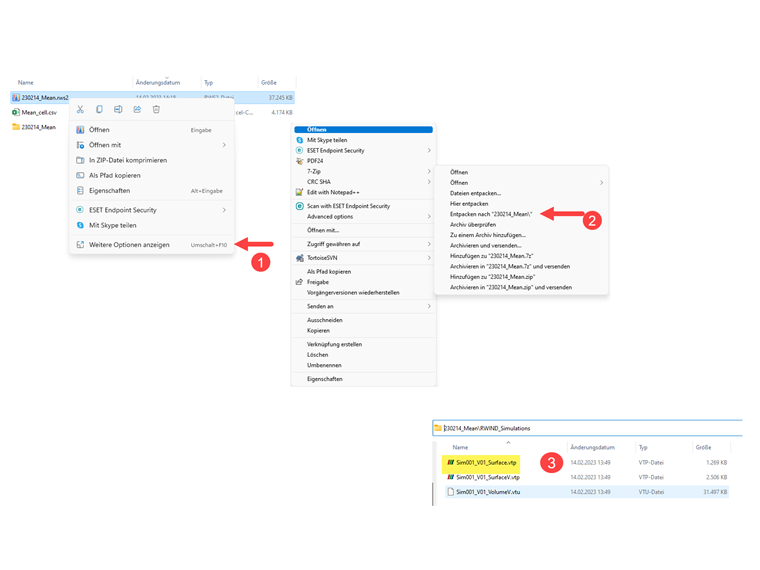

FAQ 005351 | VTP soubor

Vzhledem k tomu, že jsou zóny v souboru RWIND definovány, můžete si nechat vygenerovat soubor .csv s informacemi o buňkách.

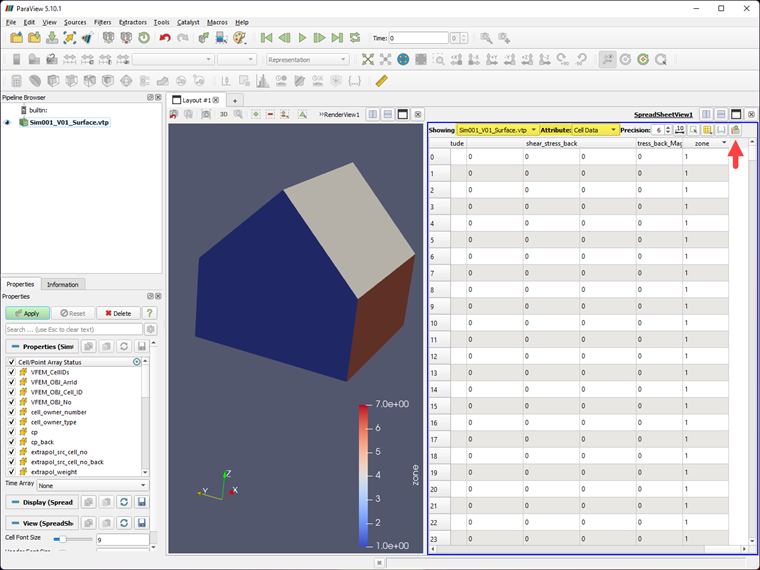

FAQ 005351 | Export tabulky z ParaView

Tento soubor .csv obsahuje informace o silách v buňkách (Front a Back) vztažených ke globálním osám. Síly v zónách lze sečíst pomocí Excelu a také vytvořit výsledný vektor. Údaje v ParaView jsou v jednotkách SI ([N] pro síly).

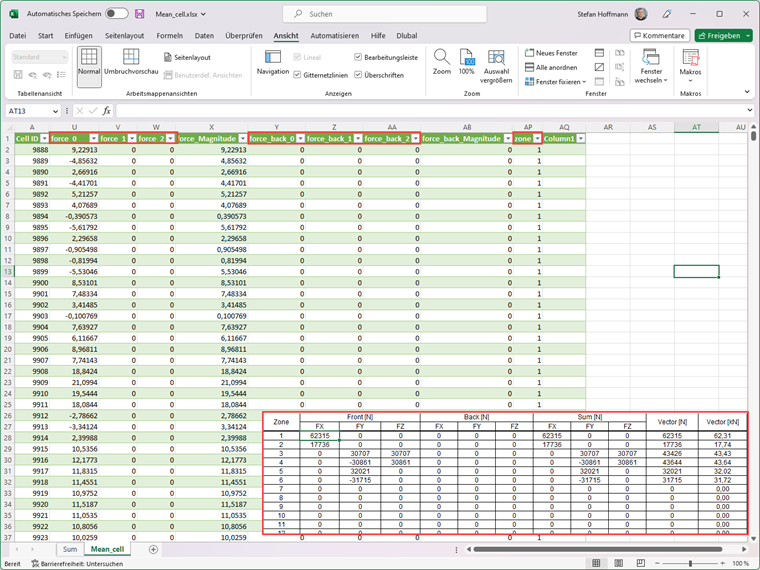

FAQ 005351 | Přehled dat v Excelu

Autor

Ing. Hoffmann se zabývá vývojem produktů pro dynamiku, membránové konstrukce a RWIND. Kromě toho vyřizuje v rámci zákaznické podpory podněty od uživatelů.
