Suma sił oporu w strefach z ParaView i Excel

Czy istnieje sposób na wyświetlenie wyników sił oporu wszystkich stref z RWIND w tabeli?


Odpowiedź:

W RWIND można zdefiniować strefy, a tym samym uzyskać siłę oporu dla tych stref. Informacje są dostępne w formie graficznej i dla każdej strefy. Dzięki temu możesz łatwo śledzić wszystko.

W przypadku złożonych konstrukcji pomocne może być szybkie przeanalizowanie tych wyników w formie tabelarycznej.

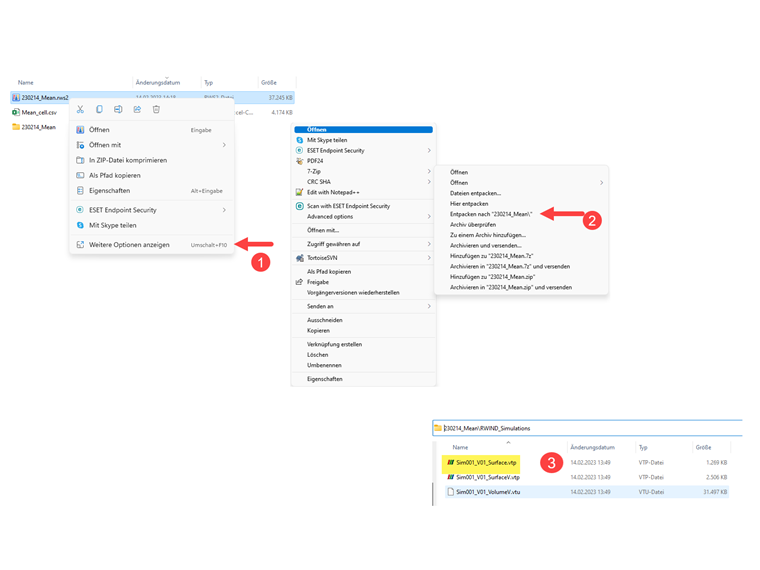

W tym celu można ocenić wyniki w ParaView. Rozpakuj plik RWIND i otwórz plik Sim001_V01_Surface.vtp w ParaView w folderze archiwum RWIND_Simulations.

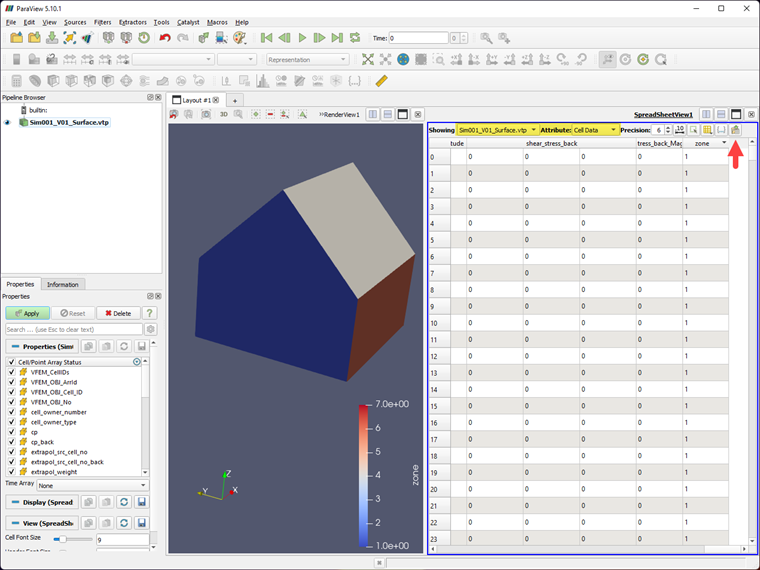

Ponieważ strefy są zdefiniowane w pliku RWIND, można wygenerować plik .csv z informacjami o komórkach.

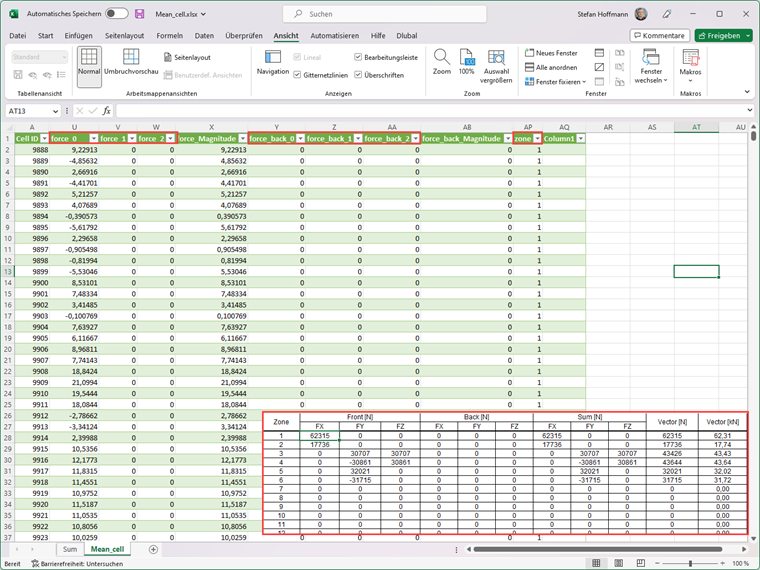

Ten plik .csv zawiera informacje o siłach w komórkach (przód i tył) związanych z osiami globalnymi. W programie Excel można zsumować siły w strefach, a także utworzyć wektor. Dane w ParaView podane są w jednostkach SI (dla sił [N]).


Autor

Pan Hoffmann jest odpowiedzialny za rozwój w dziedzinie analizy dynamicznej, konstrukcji membranowych i RWIND. Ponadto zapewnia wsparcie techniczne dla naszych klientów.
