Если для расчета модели решающими являются только отдельные области, оценка на основе изоплощадей может быстро привести к путанице.

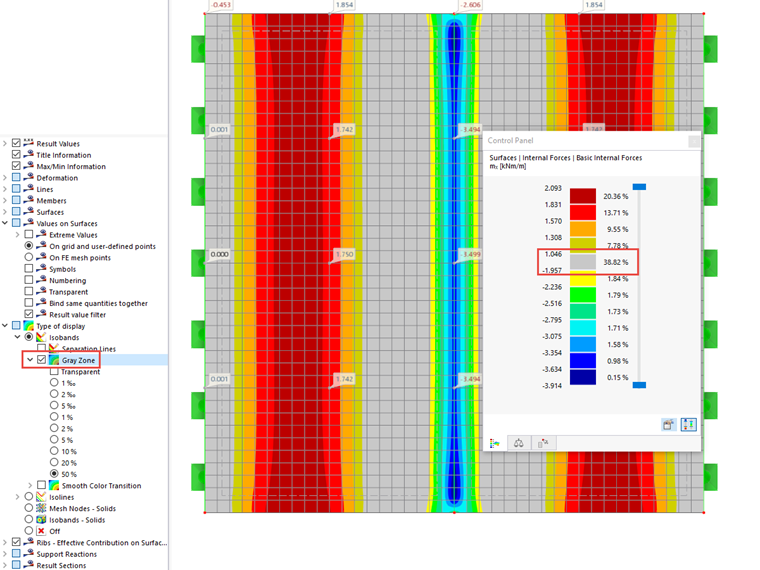

При изображении результатов RFEM 6 предлагает возможность активировать серые области. Это означает, что области с небольшими нагрузками маскируются, а спектр цветовой шкалы отображает только соответствующие области. На рисунках 01 и 02 показана разница между деактивированными и активированными серыми областями.
Для этого выберите «Тип изображения» → «Изоплощади» → «Серая зона» в нижней части навигатора результатов и активируйте её. Ниже вы можете выбрать значение от 0,1% до 50%, до которого должна расширяться серая область. Это процентное значение указывает пределы серой области на основе абсолютного минимума и максимума активной переменной результата.
