Odpowiedź:
Jeżeli decydujące znaczenie dla obliczeń w modelu mają tylko poszczególne obszary, ocena na podstawie izopowierzchni może szybko stać się niejasna.

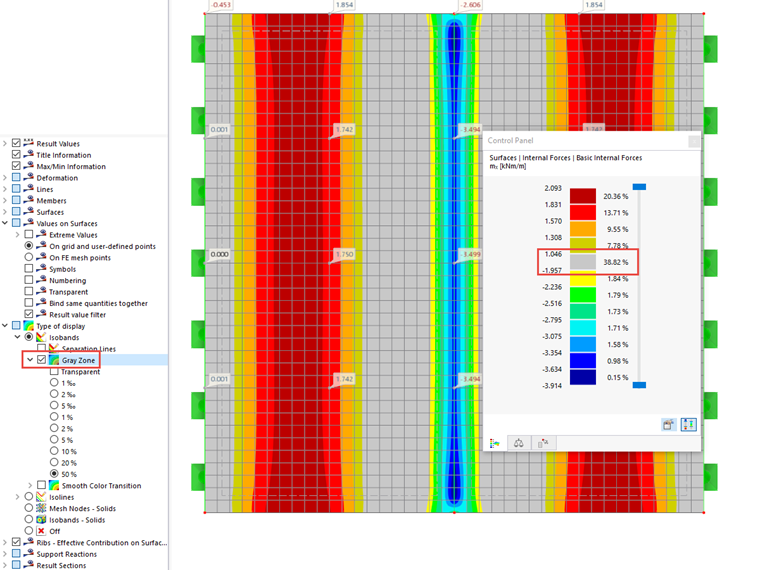

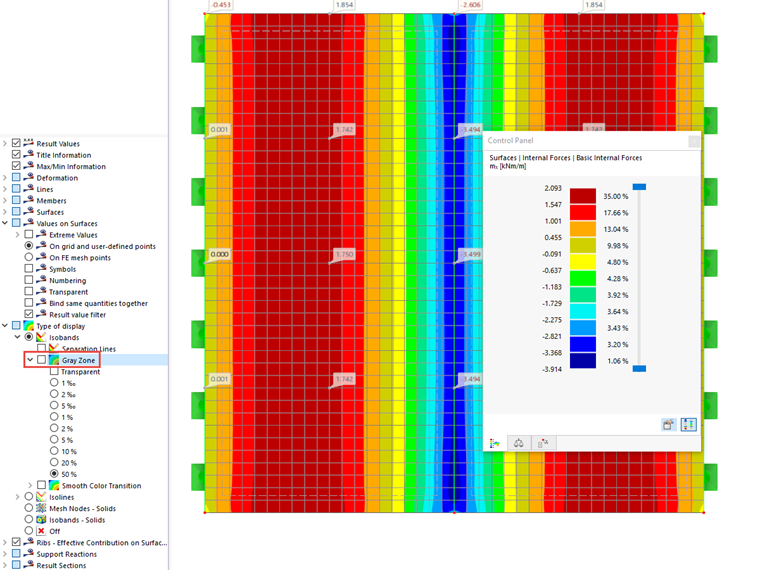

Podczas wyświetlania wyników w RFEM 6 można aktywować szare obszary. Oznacza to, że obszary o małym obciążeniu są maskowane, a spektrum skali kolorów pokazuje tylko odpowiednie obszary. Rysunki 01 i 02 pokazują różnicę między dezaktywowanymi i aktywowanymi szarymi obszarami.
Aby je aktywować, należy wybrać w dolnej części nawigatora wyników obszar "Typ wyświetlania" -> "Izopowierzchnie" -> "Szara strefa" i tam zaznaczyć pole wyboru. Poniżej można wybrać wartość z przedziału od 0,1% do 50%, do której powinien rozciągać się szary obszar. Ta wartość procentowa określa granice szarego obszaru, w oparciu o bezwzględne minimum i maksimum aktywnej zmiennej wynikowej.
