Quiero ocultar los resultados de mi superficie para un cierto intervalo cercano al valor cero. ¿Cómo puedo hacer esto fácilmente en RFEM 6?

Q: Quiero ocultar los resultados de mi superficie para un cierto intervalo cercano al valor cero. ¿Cómo puedo hacer esto fácilmente en RFEM 6?

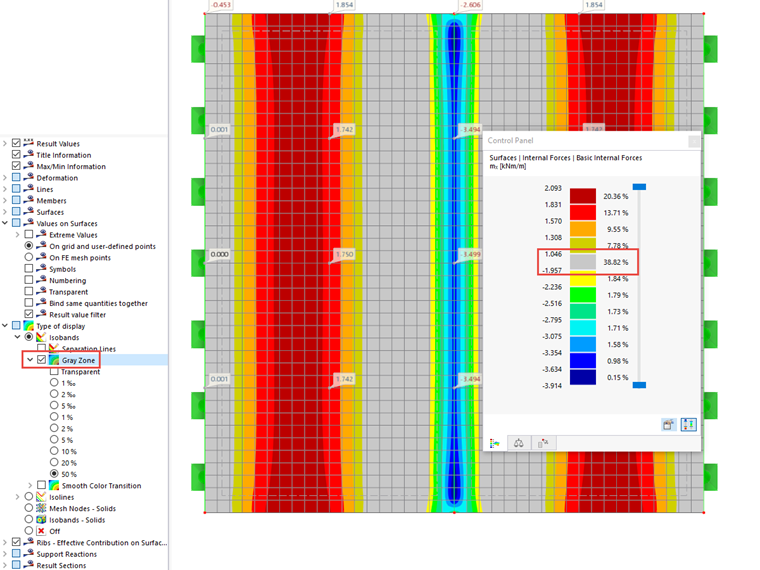

Si solo hay áreas individuales que determinan el diseño en un modelo, la evaluación basada en isosuperficies puede volverse confusa rápidamente.Al mostrar los resultados, RFEM 6 ofrece la opción de activar las áreas grises. Esto significa que las áreas con cargas bajas están ocultas y el espectro de la escala de colores solo muestra las áreas relevantes. La imagen 01 y la imagen 02 muestran la diferencia entre las áreas grises desactivadas y activadas.Para ello, seleccione "Tipo de visualización" → "Isosuperficies" → "Zona gris" en la parte inferior del navegador de resultados y actívelo. Puede seleccionar un valor entre el 0,1% y el 50% hasta el que se debería extender el área gris. Este valor porcentual indica los límites del área gris, basados en el mínimo y máximo absolutos de la variable de resultado activa.

Question

Quiero ocultar los resultados de mi superficie para un cierto intervalo cercano al valor cero. &#191;C&#243;mo puedo hacer esto f&#225;cilmente en RFEM 6?

Accepted Answer

Si solo hay &#225;reas individuales que determinan el dise&#241;o en un modelo, la evaluaci&#243;n basada en isosuperficies puede volverse confusa r&#225;pidamente.Al mostrar los resultados, RFEM 6 ofrece la opci&#243;n de activar las &#225;reas grises. Esto significa que las &#225;reas con cargas bajas est&#225;n ocultas y el espectro de la escala de colores solo muestra las &#225;reas relevantes. La imagen 01 y la imagen 02 muestran la diferencia entre las &#225;reas grises desactivadas y activadas.Para ello, seleccione "Tipo de visualizaci&#243;n" → "Isosuperficies" → "Zona gris" en la parte inferior del navegador de resultados y act&#237;velo. Puede seleccionar un valor entre el 0,1% y el 50% hasta el que se deber&#237;a extender el &#225;rea gris. Este valor porcentual indica los l&#237;mites del &#225;rea gris, basados en el m&#237;nimo y m&#225;ximo absolutos de la variable de resultado activa.

Ocultar resultados de superficie a través del área gris
