Nascondi i risultati della superficie tramite l'area grigia

Voglio nascondere i risultati della mia superficie per un certo intervallo vicino al valore zero. Come posso farlo facilmente in RFEM 6?

Risposta:

Se ci sono solo singole aree che determinano la verifica in un modello, la valutazione basata sulle isobande può diventare rapidamente confusa.

Bei der Darstellung der Ergebnisse bietet RFEM 6 die Möglichkeit, Grauzonen zu aktivieren. Somit werden niedrig belastete Bereiche ausgeblendet und das Spektrum der Farbskala bildet nur die relevanten Flächenanteile ab. Die Bilder 01 und 02 zeigen den Unterschied zwischen deaktivierter und aktivierter Grauzone.

FAQ 005354 | Voglio nascondere i risultati della mia superficie per un certo intervallo vicino al valore zero. Come posso risolverlo comodamente in RFEM 6?

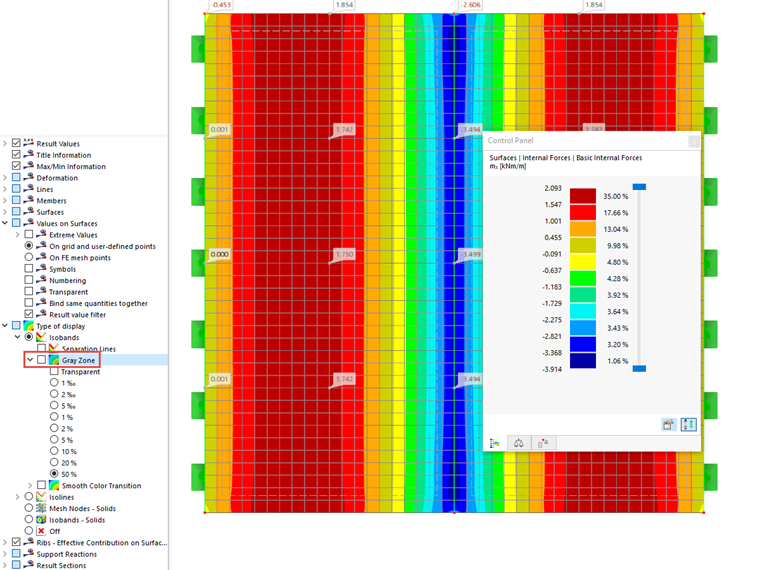

1 Visualizzazione delle forze interne della superficie, zona grigia disattivata.

FAQ 005354 | Voglio nascondere i risultati della mia superficie per un certo intervallo vicino al valore zero. Come posso risolverlo comodamente in RFEM 6?

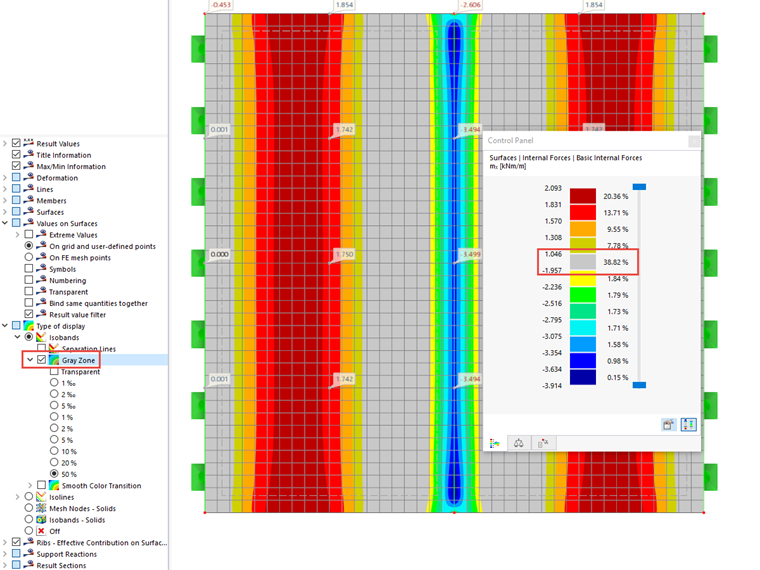

2 Display con zona grigia attivata

Zur Aktivierung Wählen Sie im unteren Teil des Ergebnis-Navigators den Bereich "Darstellungsart" → "Isoflächen" → "Grauzone" und setzen dort den Check. Darunter lässt sich ein Wert zwischen 0,1% und 50% wählen, auf den sich die Grauzone erstrecken soll. Dieser Prozentwert gibt die Grenzen der Grauzone, bezogen jeweils auf das absolute Minimum und Maximum der aktiven Ergebnisgröße, an.

;
