Odpověď:
Pokud jsou pro posouzení v modelu rozhodující pouze jednotlivé oblasti, může být vyhodnocení pomocí izoploch velmi nepřehledné.

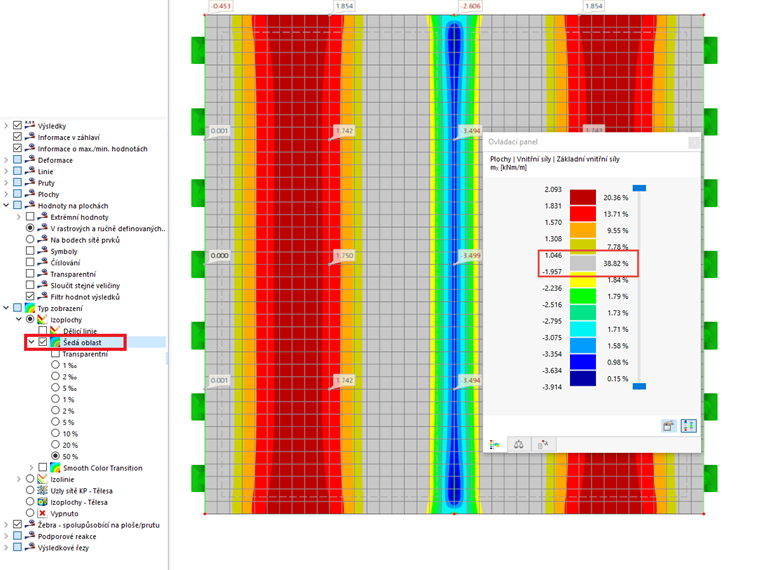

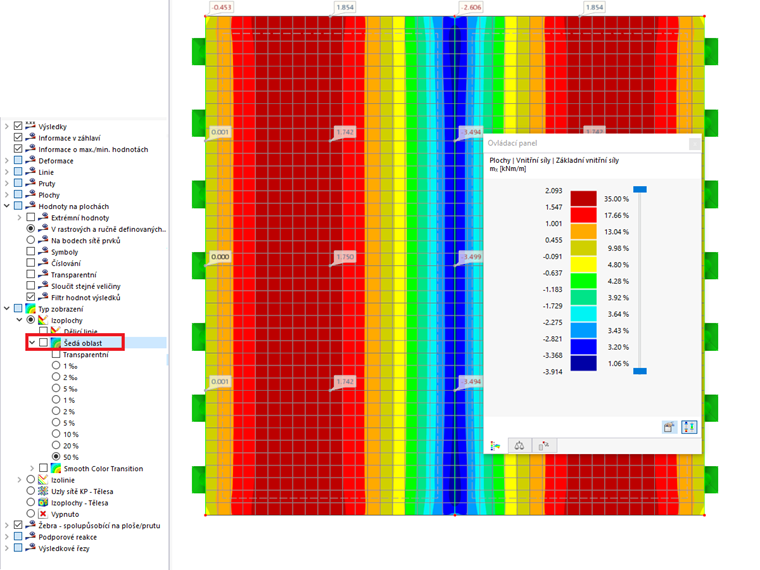

Při zobrazení výsledků nabízí RFEM 6 možnost aktivovat šedé oblasti. Tak se oblasti s malým zatížením skryjí a spektrum barevné stupnice se rozloží pouze na relevantní oblast. Na obrázcích 1 a 2 je znázorněn rozdíl mezi deaktivovanou a aktivovanou šedou oblastí.
Pro její aktivaci vyberte v dolní části navigátoru Výsledky položku "Typ zobrazení" -> "Izoplochy" -> "Šedá oblast" a tu zaškrtněte. Zde lze vybrat hodnotou mezi 0,1% a 50%, které se má šedá oblast týkat. Tato procentuální hodnota udává hranici šedé oblasti vztaženou vždy na absolutní minimum a maximum aktivní výsledkové proměnné.
