Flächenresultate über Grauzone ausblenden

Sind in einem Modell nur einzelne Bereiche für die Bemessung maßgebend, kann die Auswertung anhand der Isoflächen schnell unübersichtlich werden.

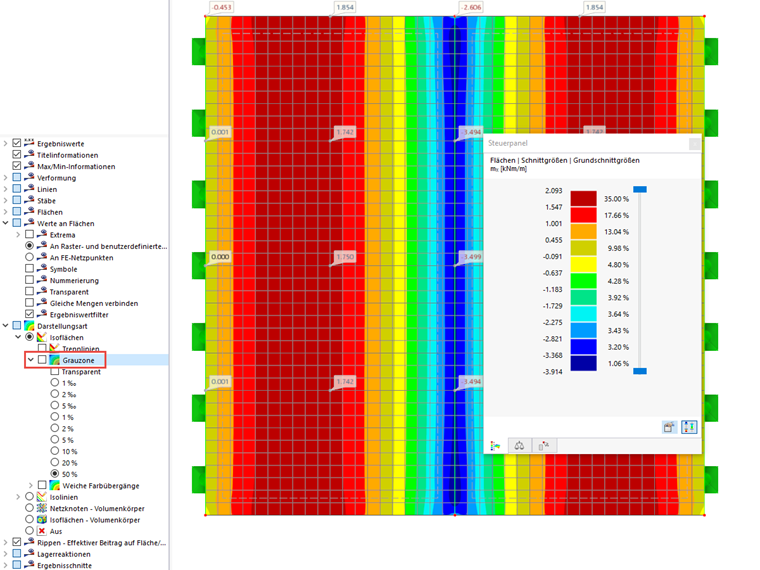

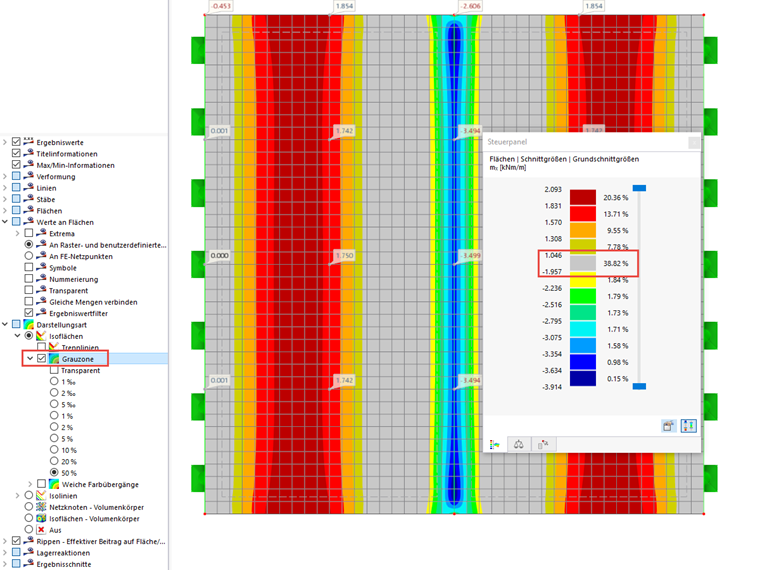

Bei der Darstellung der Ergebnisse bietet RFEM 6 die Möglichkeit, Grauzonen zu aktivieren. Somit werden niedrig belastete Bereiche ausgeblendet und das Spektrum der Farbskala bildet nur die relevanten Flächenanteile ab. Die Bilder 01 und 02 zeigen den Unterschied zwischen deaktivierter und aktivierter Grauzone.

Zur Aktivierung Wählen Sie im unteren Teil des Ergebnis-Navigators den Bereich "Darstellungsart" -> "Isoflächen" -> "Grauzone" und setzen dort den Check. Darunter lässt sich ein Wert zwischen 0,1% und 50% wählen, auf den sich die Grauzone erstrecken soll. Dieser Prozentwert gibt die Grenzen der Grauzone, bezogen jeweils auf das absolute Minimum und Maximum der aktiven Ergebnisgröße, an.
