Ocultar resultados de superfície através de uma zona cinzenta

Pretendo ocultar os resultados da minha superfície para um intervalo próximo do valor zero. Como é que posso resolver isto convenientemente no RFEM 6?

Resposta:

Se apenas algumas zonas são decisivas para o dimensionamento do modelo, a avaliação baseada em isobandas pode rapidamente tornar-se confusa.

Ao apresentar os resultados, o RFEM 6 oferece a possibilidade de ativar as zonas cinzentas. Isto significa que as zonas com cargas baixas são ocultadas e o espectro da escala de cores mostra apenas as zonas relevantes. As Figuras 01 e 02 mostram a diferença entre zona cinzenta desativada e ativada.

Para ativar, selecione na parte inferior do Navegador – Resultados a área "Tipo de visualização" -> "Isobandas" -> "Zona cinzenta" e marque essa opção. Abaixo disso, pode selecionar um valor entre 0,1% e 50% até ao qual a zona cinzenta deve estender-se. Este valor percentual indica os limites da zona cinzenta, com base no mínimo e no máximo absolutos da variável de resultados ativa.

Perguntas mais frequentes (FAQ) | 005354

FAQ

FAQ 005354 | Pretendo ocultar os resultados da minha superfície para um intervalo próximo do valor zero.

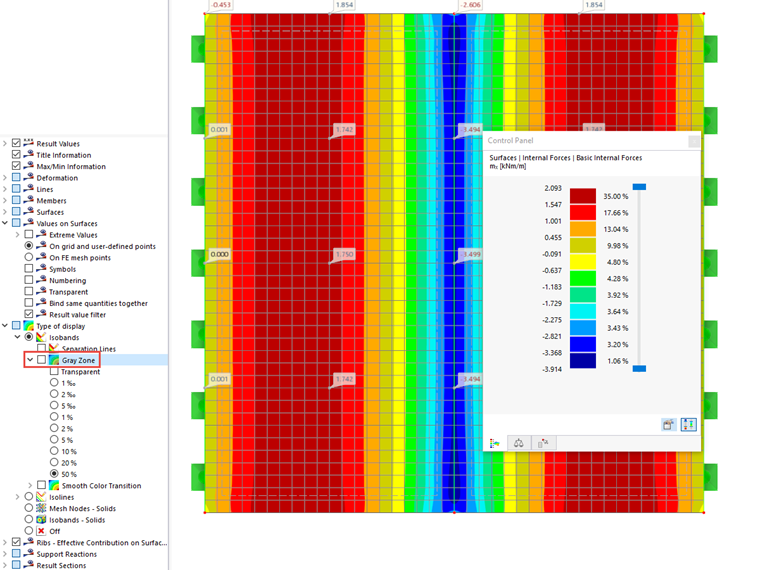

Visualização dos esforços internos de superfície, zona cinzenta desativada.

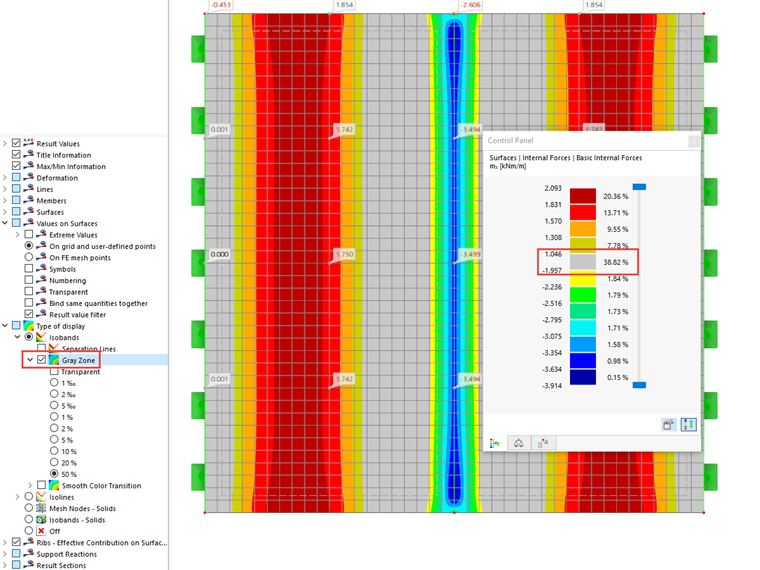

Visualização com zona cinzenta ativada

Autor

O Eng. Theilmann é quem processa os pedidos dos nossos utilizadores no departamento de apoio ao cliente.
