回复:
如果在一个模型中只有单个面起决定作用，那么基于等值面的计算结果可能很快就会变得混乱。

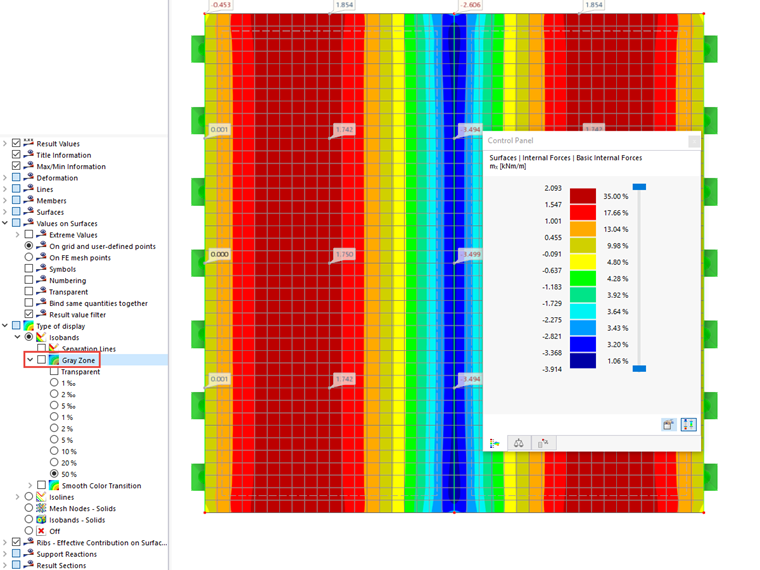

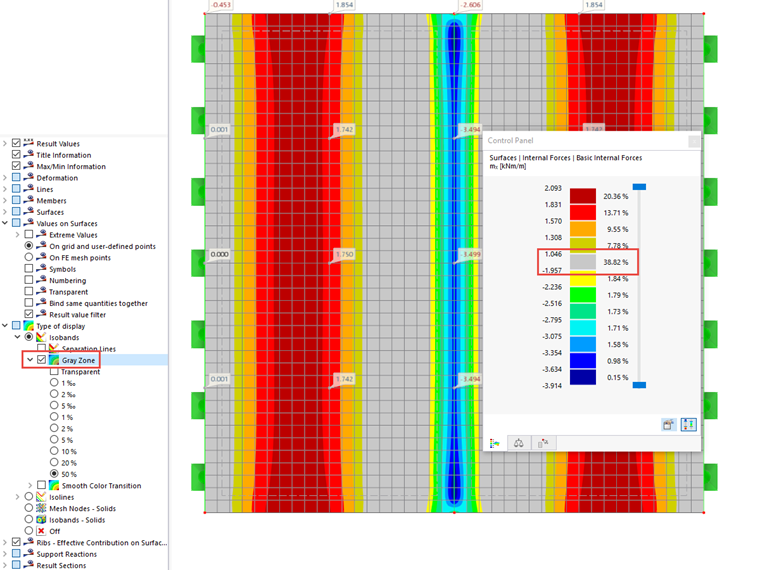

Bei der Darstellung der Ergebnisse bietet RFEM 6 die Möglichkeit, Grauzonen zu aktivieren. Somit werden niedrig belastete Bereiche ausgeblendet und das Spektrum der Farbskala bildet nur die relevanten Flächenanteile ab. Die Bilder 01 und 02 zeigen den Unterschied zwischen deaktivierter und aktivierter Grauzone.
Zur Aktivierung Wählen Sie im unteren Teil des Ergebnis-Navigators den Bereich "Darstellungsart" → "Isoflächen" → "Grauzone" und setzen dort den Check. Darunter lässt sich ein Wert zwischen 0,1% und 50% wählen, auf den sich die Grauzone erstrecken soll. Dieser Prozentwert gibt die Grenzen der Grauzone, bezogen jeweils auf das absolute Minimum und Maximum der aktiven Ergebnisgröße, an.
