Чтобы точно представить жесткость всей конструкции, сдвиговая связь между настилом из CLT-панелей и выступающей балкой может моделироваться с помощью линейного освобождения. Это позволяет определить константу жесткости пружины, устраняя необходимость в альтернативной системе со связующими элементами. Константа жесткости пружины выводится из модуля скольжения крепежа, который может быть определен в соответствии с ANSI/AWC NDS [1]. Следует отметить, что определение константы жесткости для представления этой жесткости является рекомендуемой практикой, хотя явно не указано стандартом.
В этом примере используются шестигранные деревянные винты диаметром 0,5 дюйма с шагом 24 дюйма.

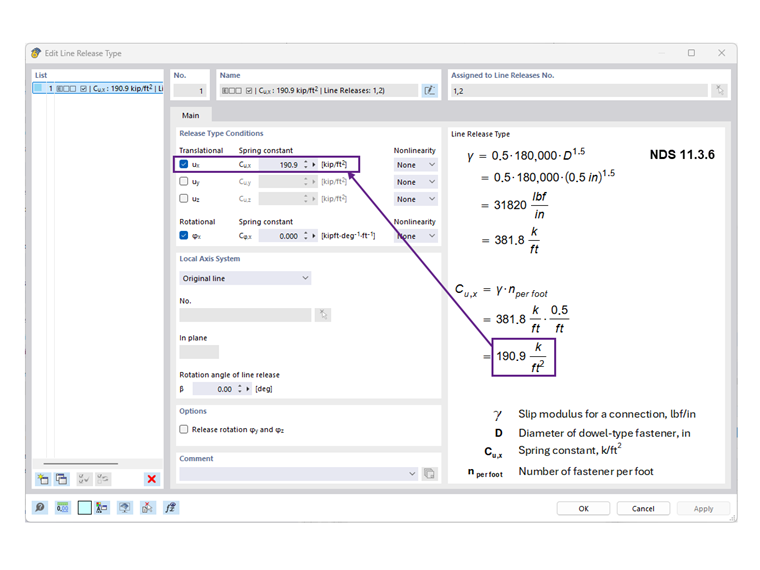

Чтобы соответствовать требованиям NDS, модуль скольжения, γ, должен быть умножен на коэффициент 0,5 в соответствии с Главой 11.3.6, поскольку значение, указанное в стандарте, основано на двух сдвиговых плоскостях. Для крепежных элементов штифтового типа в соединениях "дерево-дерево" модуль скольжения и константа жесткости пружины рассчитываются следующим образом:

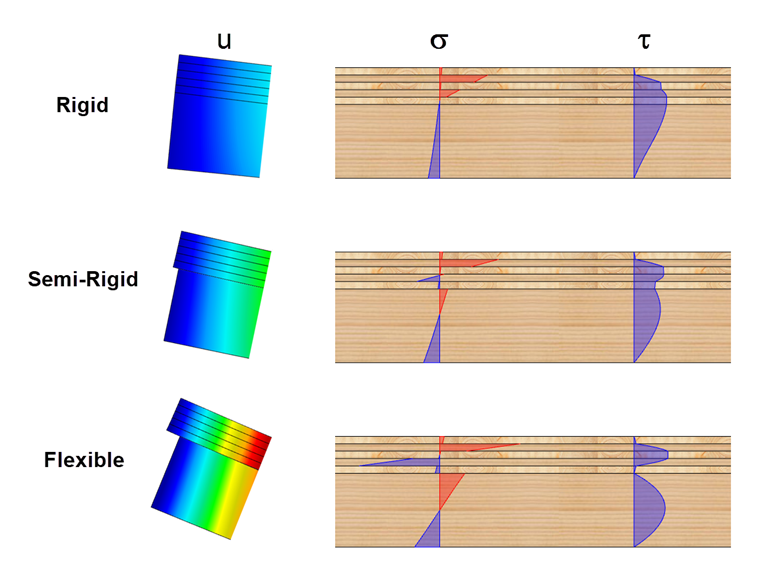

На следующем рисунке представлено схематическое распределение изгибных и сдвиговых напряжений для "жесткой", "полужесткой" и "гибкой" связей.
