Aby dokładnie odzwierciedlić sztywność całej konstrukcji, sprzężenie ścinające pomiędzy dźwigarem podstropowym a stropem z paneli CLT można modelować za pomocą uwolnienia liniowego. Umożliwia to zdefiniowanie stałej sprężyny, eliminując potrzebę zastosowania alternatywnego systemu z elementami sprzęgającymi. Stała sprężyny jest wyprowadzana z modułu poślizgu złącza, który można określić zgodnie z ANSI/AWC NDS [1]. Należy zauważyć, że definiowanie stałej sprężyny w celu odzwierciedlenia tej sztywności jest zalecaną praktyką, choć nie jest ona bezpośrednio określona przez normę.
W tym przykładzie użyto sześciokątnych wkrętów drewnianych o średnicy 0,5 cala w odstępach co 24,0 cala.

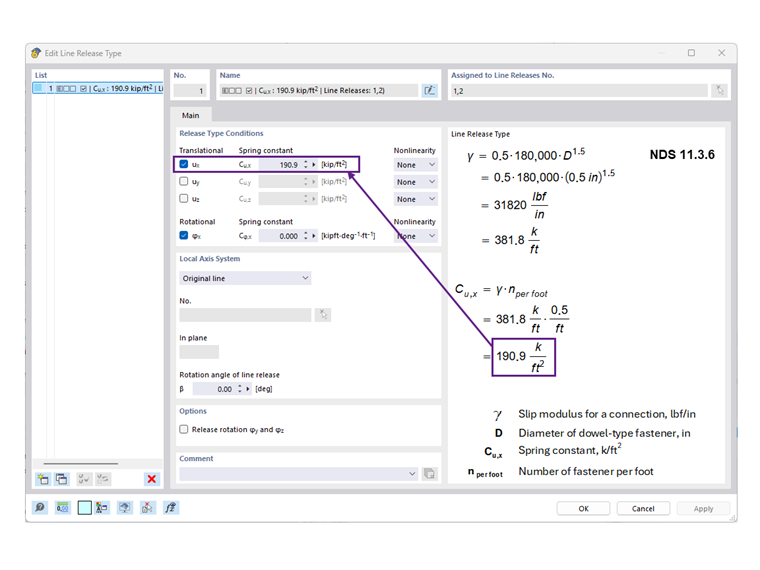

Aby spełnić wymagania NDS, moduł poślizgu, γ, musi być pomnożony przez współczynnik 0,5 zgodnie z Rozdziałem 11.3.6, ponieważ wartość podana w normie opiera się na dwóch płaszczyznach ścinania. Dla łączników typu kołkowego w połączeniach drewno-drewno moduł poślizgu i stała sprężyny są obliczane w następujący sposób:

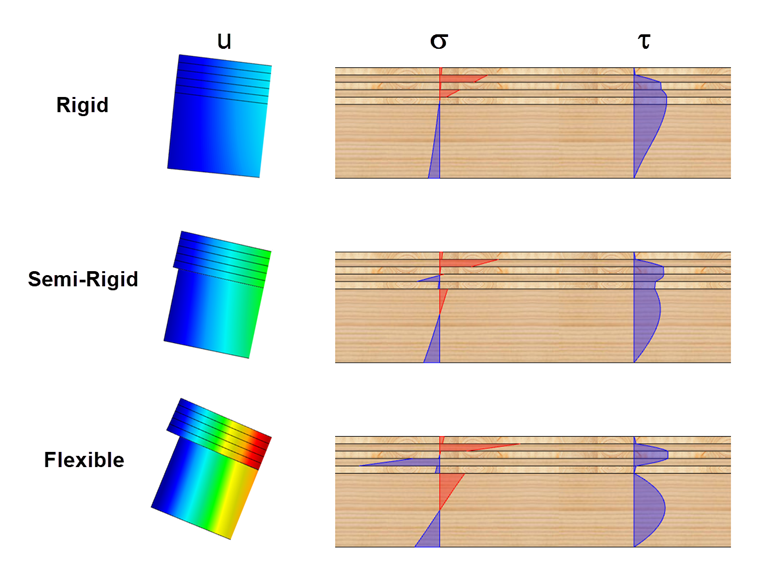

Poniżej przedstawiono schematyczny rozkład naprężeń zginających i ścinających dla sprzęgieł "sztywnych", "półsztywnych" oraz "elastycznych".
.png?mw=760&hash=c88f3514b006260a73e08b756778d026e656891d)
