Para representar con precisión la rigidez de la estructura en general, el acoplamiento al cortante entre el piso de panel CLT y la viga colgante se puede modelar utilizando una liberación de línea. Esto permite definir una constante de resorte, eliminando la necesidad de un sistema alternativo con miembros de acoplamiento. La constante de resorte se deriva del módulo de deslizamiento del sujetador, que puede determinarse según ANSI/AWC NDS [1]. Cabe destacar que la definición de una constante de resorte para representar esta rigidez es una práctica recomendada, aunque no especificada explícitamente por el estándar.
En este ejemplo, se utilizan tornillos de madera hexagonales con un diámetro de 0.5 in a un espaciado de 24.0 in.

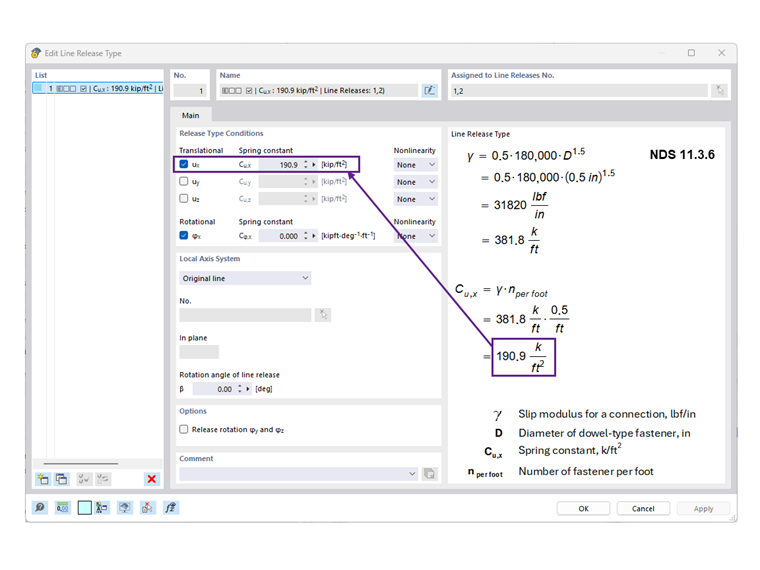

Para cumplir con los requisitos del NDS, el módulo de deslizamiento, γ debe multiplicarse por un factor de 0.5 de acuerdo con el Capítulo 11.3.6, ya que el valor dado en el estándar se basa en dos planos de corte. Para sujetadores tipo clavo en conexiones madera a madera, el módulo de deslizamiento y la constante de resorte se calculan de la siguiente manera:

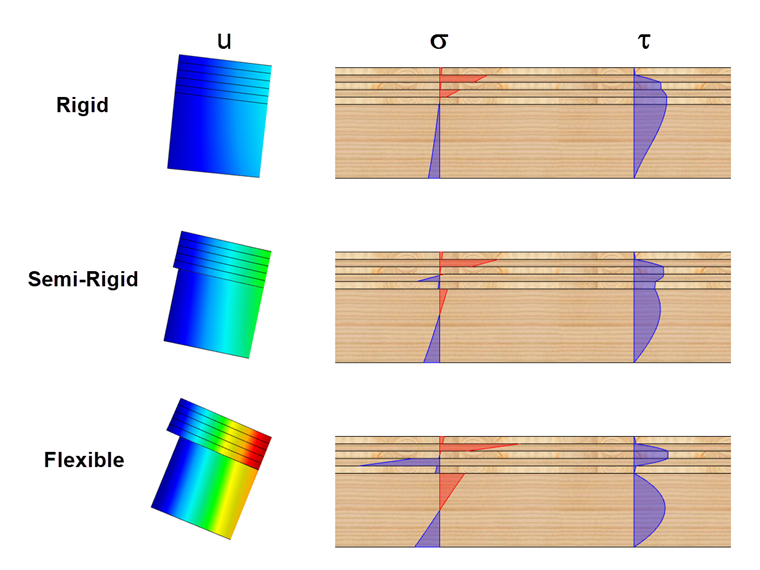

La figura a continuación ilustra la distribución esquemática del esfuerzo de flexión y cortante para acoplamientos "rígidos", "semi-rígidos" y "flexibles".
