Pour représenter correctement la rigidité de l’ensemble de la structure, le couplage de cisaillement entre le plancher en panneaux CLT et la poutre saillante peut être modélisé en utilisant une libération linéique. Cela permet de définir une constante de ressort, éliminant ainsi le besoin d’un système alternatif avec des barres de couplage. La constante de ressort est dérivée du module de glissement de l’organe d’assemblage, qui peut être déterminé selon ANSI/AWC NDS [1]. Il convient de noter que définir une constante de ressort pour représenter cette rigidité est une pratique recommandée, bien que non spécifiée explicitement par la norme.
Dans cet exemple, des vis à bois hexagonales d'un diamètre de 0.5 in sont utilisées avec un espacement de 24.0 in.

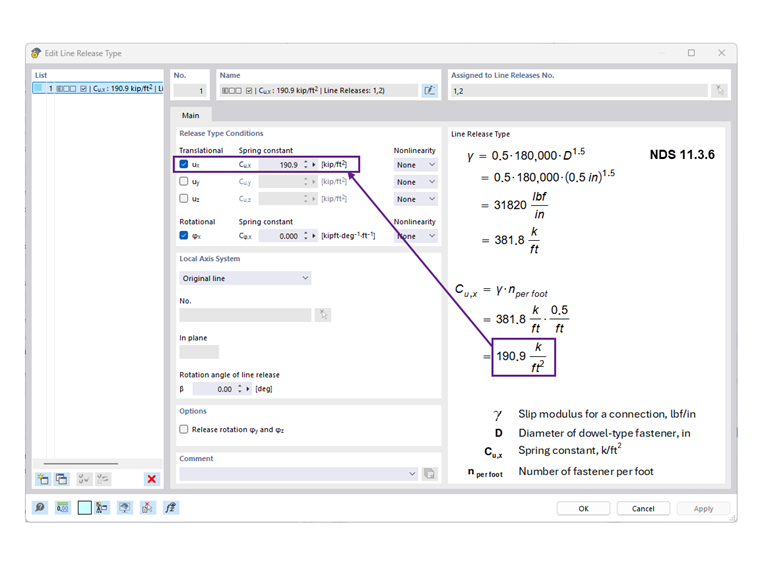

Pour se conformer aux exigences de la NDS, le module de glissement, γ, doit être multiplié par un facteur de 0,5 conformément au Chapitre 11.3.6 puisque la valeur indiquée dans la norme est basée sur deux plans de cisaillement. Pour les fixations de type goujon dans les assemblages bois-bois, le module de glissement et la constante de ressort sont calculés comme suit :

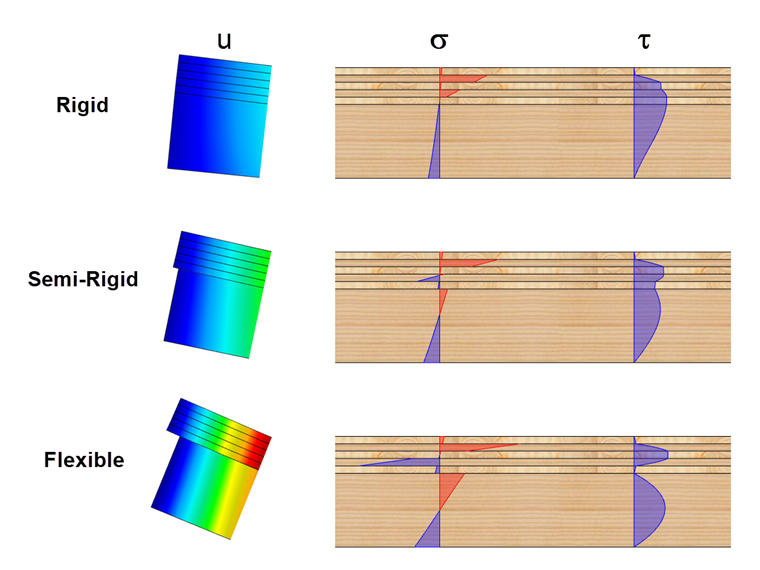

La figure ci-dessous illustre la distribution schématique des contraintes de flexion et de cisaillement pour les couplages « rigides », « semi-rigides » et « flexibles ».
.png?mw=760&hash=c88f3514b006260a73e08b756778d026e656891d)
