Pro přesné vyjádření tuhosti celé konstrukce lze smykové spřažení mezi stropem z CLT panelů a průvlakem modelovat pomocí liniového uvolnění. To umožňuje definovat pružnou konstantu, čímž odpadá nutnost alternativního systému s vazebními pruty. Konstanta pružiny se odvozuje z modulu prokluzu spojovacího prostředku, který lze určit podle ANSI/AWC NDS [1]. Je třeba poznamenat, že definování konstanty pružiny pro vyjádření této tuhosti je doporučenou praxí, i když není výslovně uvedena v normě.
V tomto příkladu jsou použity šestihranné dřevěné šrouby o průměru 0,5 palce v rozteči 24,0 palců.

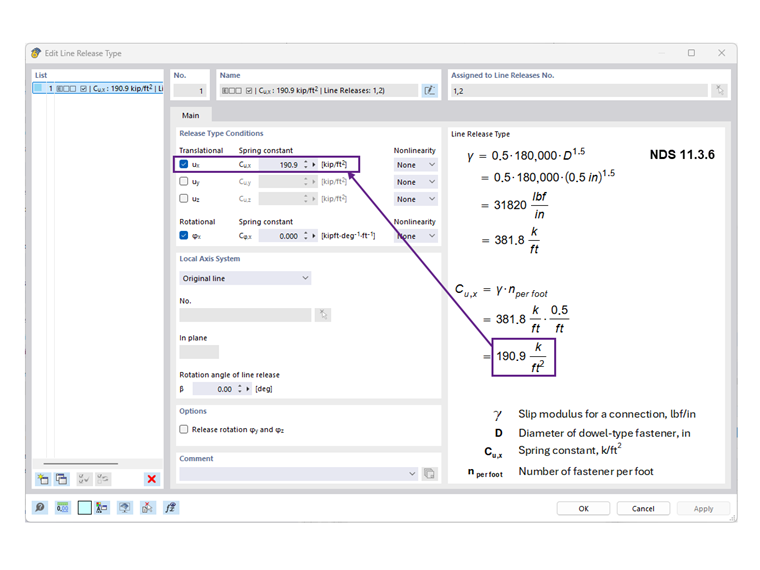

Aby byly splněny požadavky normy NDS, musí být modul prokluzu γ vynásoben koeficientem 0,5 podle kapitoly 11.3.6, protože hodnota uvedená v normě je založena na dvou smykových rovinách. Pro spojovací prostředky typu hmoždíků ve spojích dřevo-dřevo se modul prokluzu a konstanta pružiny vypočítají takto:

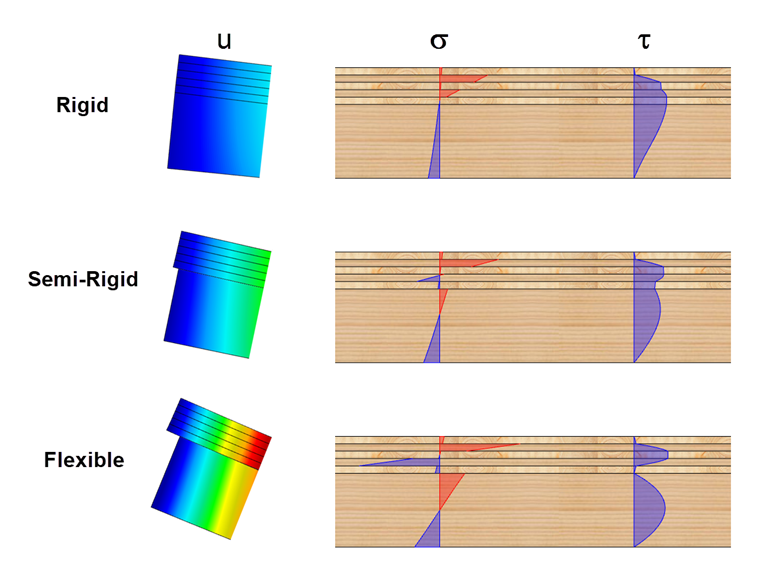

Níže uvedený obrázek znázorňuje schematické rozložení ohybu a smykového napětí pro „tuhé“, „polotuhé“ a „pružné“ spojení.
.png?mw=760&hash=c88f3514b006260a73e08b756778d026e656891d)
