Para representar com precisão a rigidez de toda a estrutura, o acoplamento de cisalhamento entre o piso do painel CLT e a viga superior pode ser modelado usando uma liberação de linha. Isso permite a definição de uma constante de mola, eliminando a necessidade de um sistema alternativo com elementos de acoplamento. A constante de mola é derivada do módulo de deslizamento do fixador, que pode ser determinado de acordo com o ANSI/AWC NDS [1]. Deve-se notar que a definição de uma constante de mola para representar essa rigidez é uma prática recomendada, embora não especificada explicitamente pelo padrão.
Neste exemplo, parafusos de madeira hexagonais com um diâmetro de 0,5 pol. são usados com um espaçamento de 24,0 pol.

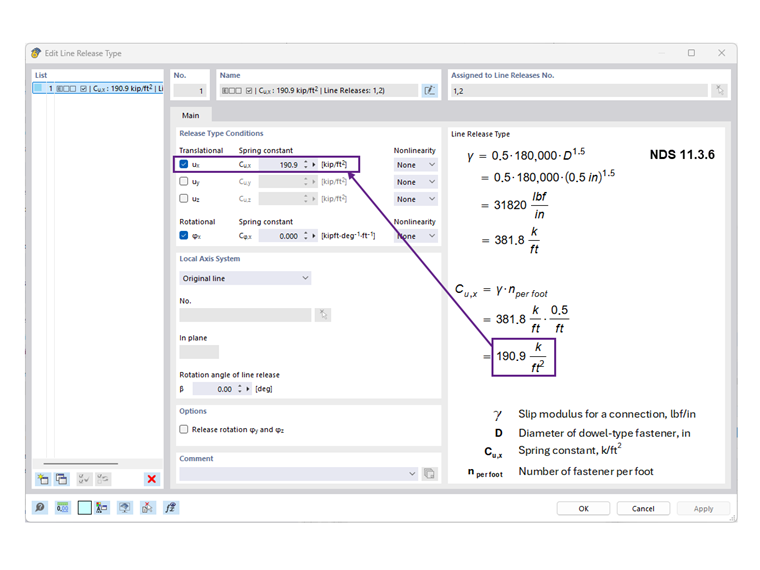

Para cumprir os requisitos do NDS, o módulo de deslizamento, γ, deve ser multiplicado por um fator de 0,5 de acordo com o Capítulo 11.3.6, uma vez que o valor fornecido no padrão é baseado em dois planos de cisalhamento. Para fixadores do tipo cavilha em conexões madeira a madeira, o módulo de deslizamento e a constante de mola são calculados da seguinte forma:

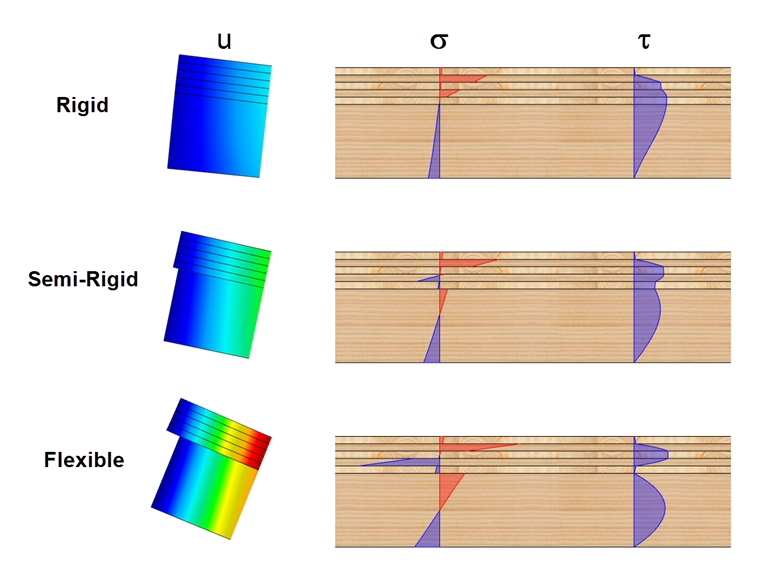

A figura abaixo ilustra a distribuição esquemática de tensão de flexão e cisalhamento para acoplamentos "rígidos", "semirrígidos" e "flexíveis".
