Per rappresentare accuratamente la rigidità dell'intera struttura, l'accoppiamento a taglio tra il piano del pannello CLT e la trave ribassata può essere modellato utilizzando una liberazione di linea. Questo permette la definizione di una costante della molla, eliminando la necessità di un sistema alternativo con membri di accoppiamento. La costante della molla è derivata dal modulo di scorrimento del fissaggio, determinabile secondo lo standard ANSI/AWC NDS [1]. È importante notare che definire una costante della molla per rappresentare questa rigidità è una pratica raccomandata, anche se non esplicitamente specificata dallo standard.
In questo esempio, vengono utilizzate viti in legno esagonali con un diametro di 0,5 pollici e un'intervallo di 24,0 pollici.

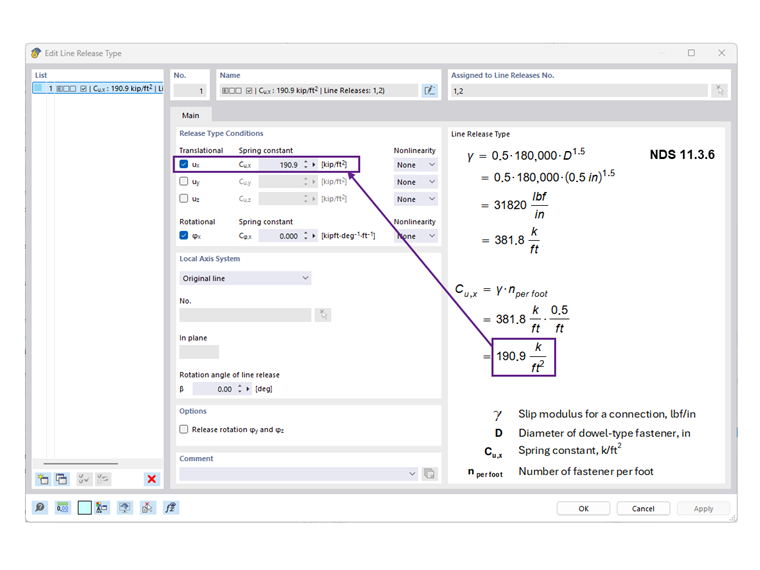

Per rispettare i requisiti NDS, il modulo di scorrimento, γ, deve essere moltiplicato per un fattore di 0,5 secondo il Capitolo 11.3.6, poiché il valore dato nello standard è basato su due piani di taglio. Per i fissaggi di tipo spinotto nelle connessioni legno-legno, il modulo di scorrimento e la costante della molla vengono calcolati come segue:

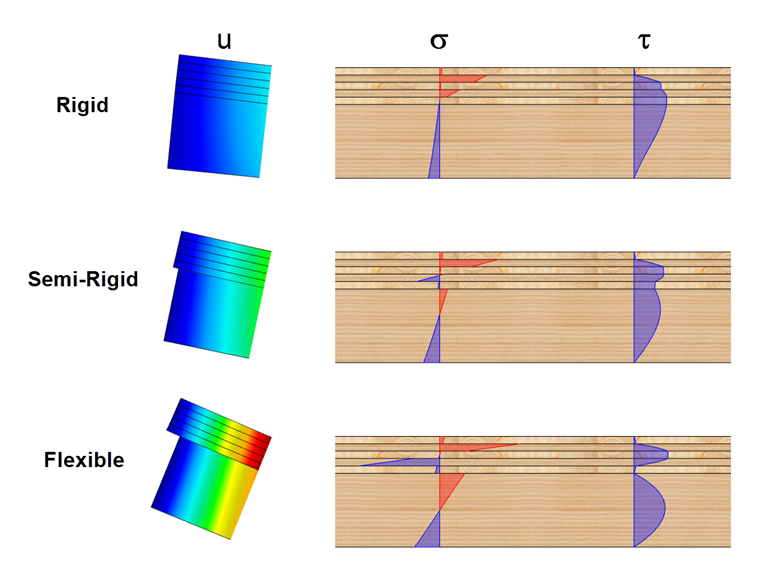

La figura seguente illustra la distribuzione schematica della flessione e della sollecitazione a taglio per accoppiamenti "rigidi", "semi-rigidi" e "flessibili".
